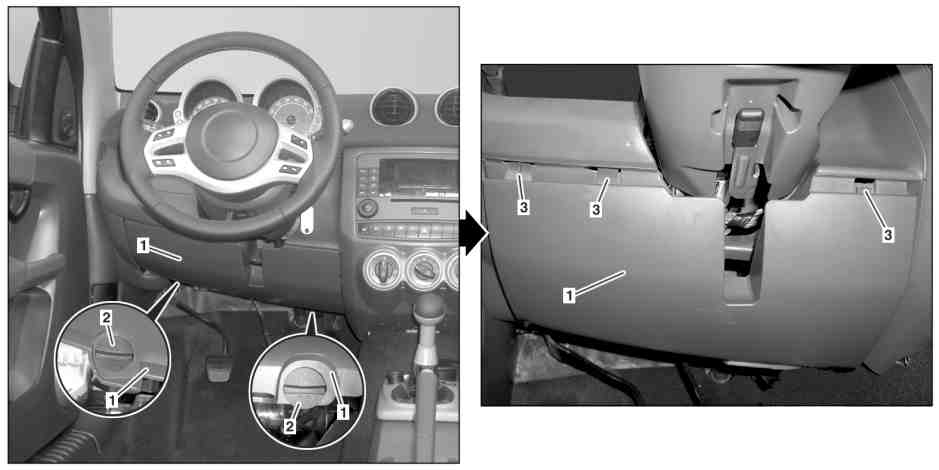

AR68.10-P-1500FF | Smontare, montare la copertura sotto la plancia portastrumenti (a sinistra) | 13.11.03 |
TIPO 454.0## 1# con CODICE (LHD) Veicolo con guida a sinistra
P68.30-2857-09
1 Copertura
3 Supporto
2 Chiusura rapida
| Smontare, montare | ||
1 | Ruotare di 90° le chiusure rapide (2) e sganciarle | ||
2 | Ribaltare indietro la parte inferiore della copertura (1), in modo da sganciare i ganci di bloccaggio laterali | Staccare con prudenza la copertura (1), altrimenti si rischia di graffiare o rompere il finestrino. | |
3 | Sganciare il supporto (3) della copertura (1) dalla plancia portastrumenti e togliere la copertura stessa (1) | ||
4 | Montaggio in successione inversa |
