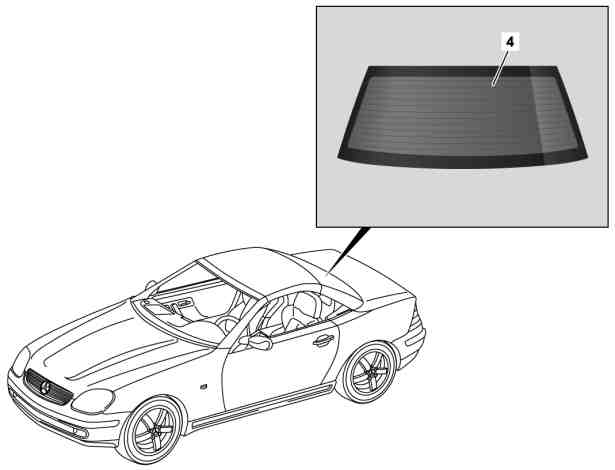

Smontare, montare il lunotto sul tetto Vario

AR67.20-P-3000G

Smontare, montare il lunotto sul tetto Vario

15.3.10

24.7.08

Aggiunta avvertenza per la verniciatura nella zona della vetratura

Fase di lavoro 11



Smontare

 Pericolo!

Pericolo di lesioni causate dalla rottura o dal surriscaldarsi del filo metallico da taglio o da schegge di cristallo in fase di taglio dei cristalli incollati

Indossare occhiali e guanti protettivi.

AS67.00-Z-0004-01A



Istruzioni per lo smontaggio e il montaggio del lunotto

AH67.20-P-2000-01T

1

Predisporre la cartuccia di adesivo a 1 componente

AR67.10-P-1000-12SX

 Raccordo intermedio

*000589866300

Apparecchio preriscaldamento cartucce, pistola per cartucce

gotis://K_67.0_02.0

Kit di riparazione

*BR00.45-Z-1089-02A

2

Smontare il rivestimento del montante C sul tetto Vario

AR68.30-P-4500G

3

Smontare il rivestimento sulla parte posteriore del tetto Vario

AR68.30-P-4360G

4

Staccare gli attacchi elettrici sul lunotto (4)

5

Smontare la staffa in lamiera (2) a sinistra e a destra dal telaio di tenuta (3)

6

Togliere il telaio di tenuta (3) nella zona della traversa radiatore (4)

 Il telaio di tenuta (3) deve sempre essere sostituito.

7

Chiudere il tetto Vario fino a quando i perni di arresto non poggiano sul lato anteriore e sul lato posteriore è ancora presente un interstizio sufficiente tra le due metà del tetto

8

Posare abbondantemente la guaina protettiva (5) nella zona del bagagliaio

 Involucro protettivo

*129589009800

9

Tagliare il lunotto (4) con il dispositivo per lo smontaggio dei cristalli Roll Out 2004

Attrezzo per lo smontaggio dei cristalli Roll out 2004

gotis://K_67.0_01.0

AR67.10-P-1000-11SX

Ventose

gotis://K_67.0_03.0

10

Con delle ventose togliere il lunotto (4) dal tetto Vario

 Farsi aiutare da un secondo operatore.

Ventose

gotis://K_67.0_03.0



Montare

11

Predisporre il tetto Vario per il montaggio del lunotto (4)

 Fare evaporare la mano di fondo per almeno 10 minuti.

AR67.20-P-3000-04G



Avvertenze generali sulla verniciatura dell'aggraffatura della carrozzeria nella zona della vetratura

Osservare le avvertenze sulla preparazione di elementi nuovi, come ad es. montante A, tetto o fiancate.

AH98.00-P-9408-06A

 Lama diritta, lunghezza lama 35 mm

*202589176300

Dispositivo per lo smontaggio dei cristalli FSC 1.6

gotis://K_67.0_01.0

Aspiratore a secco e a umido

gotis://P_00.12_06.0

Kit di riparazione

*BR00.45-Z-1015-02A

Kit di riparazione

*BR00.45-Z-1089-02A

Pennarello per ritocchi

*BR00.45-Z-1012-07A

Hepox 2K EP Fondo riempitivo 4017 (Spray Max)

*BR00.45-Z-1050-07A

12

Inserire gli spessori bilaterali

 Utilizzare spessori con 7 mm.

AR67.20-P-3000-03G

 Non staccare la pellicola protettiva dal lato superiore.

13

Preparare il nuovo lunotto (4) per l'inserimento

AR67.10-P-1000-03P

Kit di riparazione

*BR00.45-Z-1015-02A

Kit di riparazione

*BR00.45-Z-1089-02A

14

Allineare il lunotto (4) al tetto Vario

 Farsi aiutare da un secondo operatore.

AR67.20-P-3000-02G

Ventose

gotis://K_67.0_03.0

15

Sfilare il foglio di protezione sui pezzi distanziali

16

Applicare il materiale adesivo sul lunotto (4)

 Il lunotto (4) va posizionato entro 10 min per non compromettere l'adesività del materiale adesivo.

AR67.10-P-1000-08P

 Altezza del cordone adesivo ca. 13 mm.

 Raccordo intermedio

*000589866300

Pistola per cartuccia

gotis://K_67.0_02.0

Kit di riparazione

*BR00.45-Z-1015-02A

Kit di riparazione

*BR00.45-Z-1089-02A

17

Incollare il lunotto (4)

 Aprire un finestrino laterale del veicolo per evitare che, alla chiusura della porta, si formi un accumulo di aria che spinga il lunotto (4) verso l'esterno.

AR67.20-P-5145-02G

 Farsi aiutare da un secondo operatore. Il tempo di attesa (tempo di fermo), calcolato dall'inserimento del lunotto (4), è di ca. 1 h.

Ventose

gotis://K_67.0_03.0

18

Fissare il lunotto (4) alla parte inferiore sinistra e destra del tetto Vario con due blocchetti in gomma (11) per evitare che scivoli

 Misure del blocchetto in gomma (11) in mm: 201014, per es. nel kit di riparazione.

Kit di riparazione

*BR00.45-Z-1015-02A

Kit di riparazione

*BR00.45-Z-1089-02A

19

Montare l'intelaiatura di tenuta (3) sul tetto Vario e fissarla a sinistra e a destra con un supporto in lamiera (2)

20

Sollevare il labbro di gomma (freccia) del profilo di gomma (10) sopra il telaio di tenuta (3) con un cuneo di plastica

 Cuneo longitudinale

*115589035900

21

Collegare gli attacchi elettrici sul lunotto (4)

22

Montare il rivestimento sulla parte posteriore del tetto Vario

AR68.30-P-4360G

23

Montare il rivestimento del montante C

AR68.30-P-4500G

24

Estrarre la guaina protettiva (5) dal bagagliaio

25

Togliere i blocchetti di gomma (11)

26

Chiudere il tetto Vario

Numero

Denominazione

N. di ordinazione

BR00.45-Z-1015-02A

Kit di riparazione vetratura, montaggio cristalli, colla a 2 componenti

A 220 670 00 93

BR00.45-Z-1089-02A

Kit di riparazione montaggio cristalli, colla a 1 componente, sostituito con: A 221 670 81 01

A 221 670 21 01

BR00.45-Z-1012-07A

Pennarello mano di fondo

A 000 986 27 50

BR00.45-Z-1050-07A

Hepox 2K EP Fondo riempitivo 4017 (Spray Max)

Spies Hecker GmbH
Fritz-Hecker-Str. 47-107
50968 Köln
Germania
Tel. +49 221 370606
Fax +49 221 3706410
www.spieshecker.com
