TIPO | 219 |

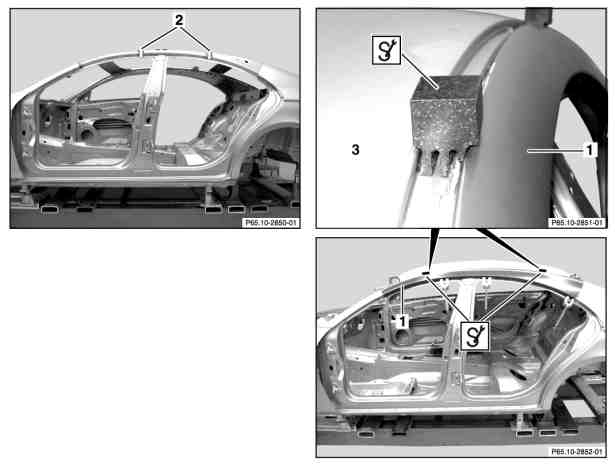

1 | Applicare sigillante per carrozzeria MB sui componenti in espanso (2). |
2 | Montare la pannellatura del tetto laterale (1) e la pannellatura del tetto al centro (3) e adattare con ceppi distanziatori. |
3 | Controllare e regolare gli interstizi. |
4 | Fissare la lamiera di rivestimento laterale del tetto (1). |
5 | Smontare la pannellatura del tetto al centro (3) e i ceppi distanziatori. |
P65.10-2853-06
P65.10-2860-09
6 | Pannellatura laterale del tetto (1) (settori D, E e F). |
7 | Pannellatura del tetto laterale (1) (settore F1). |
8 | Pannellatura laterale del tetto (1) (settori A, B e C). |
Eseguire i cordoni di saldatura a intervalli. Nel frattempo lasciar raffreddare per avere una minore distorsione termica (settori A e C). |
9 | Rettificare a nudo i cordoni di saldatura a gas inerte (settori A, B e C). |
10 | Rettificare in piano il punto di saldatura entro i fori (settore F1). |
11 | Pulire le saldature. |
12 | Trattare con stagno liquido e spianare la superficie sulla pannellatura del tetto laterale (1) nella zona dei cordoni di saldatura a gas inerte. |
13 | Rimuovere i trucioli di rettifica e di foratura con un aspiratore a secco e a umido. |
P65.10-2865-06
P65.10-2870-09
14 | Tracciare una linea di tracciamento sulla pannellatura laterale del tetto (1) con una sagoma. |
P65.10-2883-09
Misure: |
a | 62 mm | b | 20 mm xx |
17 | Sulla pannellatura laterale del tetto (1) praticare dei fori di rivetto per le graffe di fissaggio dell'elemento di convoglio dell'acqua (settore G). |
18 | Sulla pannellatura laterale del tetto (1) praticare dei fori di rivetto con Ø 3,2 mm per le graffe di fissaggio dell'elemento di convoglio dell'acqua (settore G). |
