215 589 00 51 00
Fresa per punti di saldatura
Fresa per punti di saldatura
201 589 00 51 00
Attrezzi reperibili nel commercio
Numero | Denominazione | |
WH58.30-Z-1001-03A | Spazzola a fili tondi, intrecciata, Ø 70 mm | |
WH58.30-Z-1021-04A | Disco da taglio, Ø 65 mm, 80 m/s (max. 23.500 /min) | |
WH58.30-Z-1024-04A | Foglio abrasivo, Ø 115 mm, 80 m/s (max. 13.250 /min) | |
WH58.30-Z-1004-20A | Pistola ad aria calda | |
WH58.30-Z-1001-35A | Carrello ALU | |
WH58.30-Z-1001-40A | Telone di copertura (ignifugo) |
Attrezzature d'officina
WE58.40-Z-1001-03A | Trapano (elettrico/pneumatico) |
WE58.40-Z-1002-03A | Smerigliatrice diritta (elettrica/pneumatica) |
WE58.40-Z-1003-03A | Smerigliatrice angolare (elettrica/pneumatica) |
WE58.40-Z-1004-03A | Sega per carrozzerie (elettrica/pneumatica) |
WE58.40-Z-1005-03A | Aspiratore a secco e a umido |
P65.10-2121-09

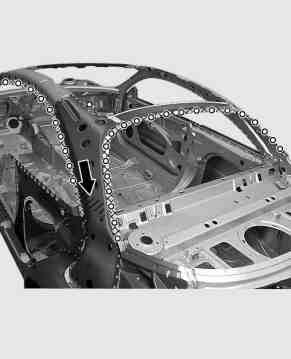

1 Accecare i rivetti ciechi nel settore (A).
2 Togliere o asportare mediante fresatura la ribaditura nei settori B e C.
-----------------------------------------------------------------------------------------
3 Fresare le saldature a punti nel settore (D) con un dispositivo di distacco punti di saldatura.
4 Togliere o asportare mediante fresatura la ribaditura nel settore E.
-----------------------------------------------------------------------------------------
P65.10-2133-02
5 Rettificare nel settore (F), .
6 Svitare le viti G e H.
7 Svitare le viti (frecce).
8 Riscaldare il materiale isolante sotto la pannellatura del tetto (settore tratteggiato) con un fon ad aria calda.
9 Staccare i collegamenti adesivi con uno scalpello per carrozzerie e togliere la pannellatura del tetto.
10 Orientare la flangia di rivetto e di incollaggio e togliere i residui di adesivo.
Se necessario, sostituire il materiale isolante (freccia).
P65.10-2134-02
