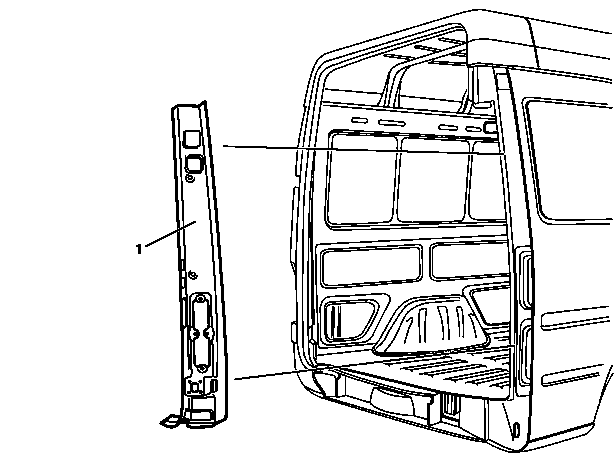

Illustrazione riferita al lato destro del veicolo |
1 | Pannellatura interna montante d'angolo |
D64.30-0032-06
Avvertenza tecnica | Istruzioni per l'esecuzione di lavori di riparazione, carrozzeria e saldatura suveicoli con unità airbag o pretensionatori | ||
Avvertenza tecnica | Avvertenze generali per le riparazioni della carrozzeria | ||
| Smontare | ||
1 | Smontare il paraurti posteriore | ||
2 | Smontare il predellino del portellone posteriore | Tipo 909 | |
3 | Smontare le porte posteriori | ||
4 | Smontare il rivestimento della fiancata | ||
5 | Smontare la guarnizione della porta | ||
6 | Smontare i fanali posteriori | ||
7 | Rimuovere tutte le parti applicate nel settore di riparazione | ||
8 | Coprire con una coperta di protezione dalle scintille tutte le parti applicate che rimangono nella zona di riparazione | ||
9 | Smontare la lamiera terminale | ||
10 | Smontare la pannellatura del montante d'angolo sul lato esterno | ||
11 | Smontare la lamiera di rinforzo per la pannellatura montante angolare esterna | ||
12 | Tagliare la pannellatura interna del montante d'angolo (1) | ||
Istruzioni di lavoro per il taglio | |||
Fresa punti di saldatura | |||
| Montare | ||
13 | Raddrizzare, rettificare a nudo le lamiere di collegamento e applicare vernice alla polvere di zinco | Vernice alla polvere di zinco - saldabile a punti | |
14 | Preparare per il montaggio la pannellatura montante angolare interna (1) | ||
Vernice alla polvere di zinco - saldabile a punti | |||
Fresa punti di saldatura | |||
Pericolo | Pericolo di morte dovuto all'alta tensione durante la saldatura elettrica. Pericolo di esplosione dovuto alla saldatura vicino a materiali facilmente infiammabili. Pericolo di lesioni dovuto agli spruzzi di saldatura e alla luce ultravioletta durante la saldatura. Pericolo di avvelenamento dovuto all'inalazione dei vapori di saldatura | Impiegare basi di appoggio isolanti per il pavimento. Indossare indumenti, occhiali e maschera protettivi. Allontanare i materiali facilmente infiammabili dalla zona di pericolo. Impiegare un impianto di aspirazione. | |
15 | Saldare la pannellatura montante angolare interna (1) | ||
Avvertenza tecnica | Misure per evitare danni al veicolo o ai suoi componenti durante i lavori di saldatura elettrica | ||
Avvertenze generali per la saldatura | |||
16 | Rettificare il materiale di saldatura sporgente | ||
Pericolo | Pericolo di esplosione a causa dell'accensione di vapori di vernice. Pericolo diavvelenamento a causa dell'inalazione di vapori di vernice | Non fumare! Non usare fiamme libere! Utilizzare un dispositivo di protezione delle vie respiratorie, indumenti e occhiali protettivi, guanti e una crema protettiva per la pelle. Assicurarsi che vi sia un buon ricambio dell'aria. | |
17 | Pulire le zone di riparazione ed applicare il riempitore di fondo MB | Utilizzare solo i fondi riempitivi approvati della Daimler AG: | |
18 | Montare la lamiera di rinforzo per la pannellatura montante angolare esterna | ||
19 | Montare la pannellatura del montante d'angolo sul lato esterno | ||
20 | Montare la lamiera terminale | ||
21 | Rimuovere la coperta di protezione dalle scintille | ||
22 | Completare le ermetizzazione di serie con sigillante per carrozzeria MB | ||
Sigillante bianco 310 ml, DBL 6069.20 | |||
Pericolo | Pericolo di esplosione a causa dell'accensione di vapori di vernice. Pericolo diavvelenamento a causa dell'inalazione di vapori di vernice | Non fumare! Non usare fiamme libere! Utilizzare un dispositivo di protezione delle vie respiratorie, indumenti e occhiali protettivi, guanti e una crema protettiva per la pelle. Assicurarsi che vi sia un buon ricambio dell'aria. | |
23 | Verniciare il settore di riparazione e le superfici adiacenti | Utilizzare solo vernici approvate della Daimler AG: | |
24 | Completare il trattamento protettivo dei corpi scatolati | ||
25 | Montare di nuovo le parti applicate rimosse dalla zona di riparazione | ||
26 | Montare i fanali posteriori | ||
27 | Montare la guarnizione della porta | ||
28 | Montare il rivestimento della fiancata | ||
29 | Montare le porte posteriori | ||
30 | Montare il predellino del portellone posteriore | Tipo 909 | |
31 | Montare il paraurti posteriore |
201 589 00 51 00
Fresa punti di saldatura
Documenti citati
- ah0000n000501a Misure per evitare danni al veicolo o ai suoi componenti durante i lavori di saldatura elettrica
- ah6000n000101a Avvertenze generali per le riparazioni della carrozzeria
- ah6000n000501a Avvertenze generali per la saldatura
- ah9100p000201m Istruzioni per l'esecuzione di lavori di riparazione, carrozzeria e saldatura suveicoli con unità airbag o pretensionatori
- ar6420d0002f Istruzioni di lavoro per il taglio
- ar6420d5731f Smontare, montare la lamiera terminale
- ar6430d0001f Smontare, montare la lamiera di rinforzo per la pannellatura del montante d'angolo sul lato esterno
- ar6430d5724f Smontare, montare la pannellatura esterna del montante d'angolo
- ar6430d579401f Tagliare la pannellatura del montante d'angolo sul lato interno destro
- ar6430d579402f Preparare la pannellatura del montante d'angolo sul lato interno destro per il montaggio
- ar6430d579403f Saldare la pannellatura del montante d'angolo sul lato interno destro
- ar7220d1901fa Portellone posteriore - smontaggio e montaggio
- ar8210d4905f Smontare, montare la luce di posizione posteriore
- ar8820d2200f Smontare, montare il paraurti posteriore
- ar8830d8832f Smontare, montare il predellino della porta posteriore
- ar9710d4000f Sigillatura dei cordoni di saldatura a conclusione delle riparazioni
- ar9720d1500f Trattamento degli scatolati dopo i lavori di riparazione
- as0000z000701a Pericolo di morte dovuto all'alta tensione durante la saldatura elettrica. Pericolo di esplosione dovuto alla saldatura vicino a materiali facilmente infiammabili. Pericolo di lesioni dovuto agli spruzzi di saldatura e alla luce
- as9800z000201a Pericolo di esplosione a causa dell'accensione di vapori di vernice. Pericolo diavvelenamento a causa dell'inalazione di vapori di vernice
