Saldare la pannellatura del montante d'angolo sul lato interno destro

Tipo ar · tema 64.30 · versione 0105 · 2006-07-27

Valido per: TIPO 901.06 /36 /37 /46 /66 /67, 902.06 /07 /36 /37 /46 /47 /66 /67, 903.06 /07 /36 /37 /46 /47 /66 /67, 904.06 /36 /46 /66 TIPO 690.63 /64

Collocazione

Gruppo funzionale 3 Carrozzeria › 64 Parete posteriore coda › 64.30 Pannellatura d'angolo — Serie 690 (modelli 63*, 64*) · Serie 901 (modelli 06*, 36*, 37*, 46*, 66*, 67*) · Serie 902 (modelli 06*, 07*, 36*, 37*, 46*, 47*, 66*, 67*) · Serie 903 (modelli 06*, 07*, 36*, 37*, 46*, 47*, 66*, 67*) · Serie 904 (modelli 06*, 36*, 46*, 66*)

EinPAS 35 Carrozzeria/telaio/parti applicate › 35.31 Parete posteriore/coda › 35.31.30 Parete posteriore/coda — Serie 690 (modelli 63*, 64*) · Serie 901 (modelli 06*, 36*, 37*, 46*, 66*, 67*) · Serie 902 (modelli 06*, 07*, 36*, 37*, 46*, 47*, 66*, 67*) · Serie 903 (modelli 06*, 07*, 36*, 37*, 46*, 47*, 66*, 67*) · Serie 904 (modelli 06*, 36*, 46*, 66*)

EinPAS 35 Carrozzeria/telaio/parti applicate › 35.34 Fiancata › 35.34.45 Montante — Serie 690 (modelli 63*, 64*) · Serie 901 (modelli 06*, 36*, 37*, 46*, 66*, 67*) · Serie 902 (modelli 06*, 07*, 36*, 37*, 46*, 47*, 66*, 67*) · Serie 903 (modelli 06*, 07*, 36*, 37*, 46*, 47*, 66*, 67*) · Serie 904 (modelli 06*, 36*, 46*, 66*)

AR64.30-D-5794-03A

Saldare la pannellatura del montante d'angolo sul lato interno destro

Attrezzi reperibili nel commercio

Numero

Denominazione

WH58.30-Z-1001-40A

Telone di copertura (ignifugo)

Attrezzature d'officina

WE58.40-Z-1001-02A

Saldatrice a gas inerte

WE58.40-Z-1002-02A

Saldatrice a punti

Saldare la pannellatura del montante d'angolo sul lato interno destro
Saldare la pannellatura del montante d'angolo sul lato interno destro

D64.30-0041-03

D64.30-0040-03

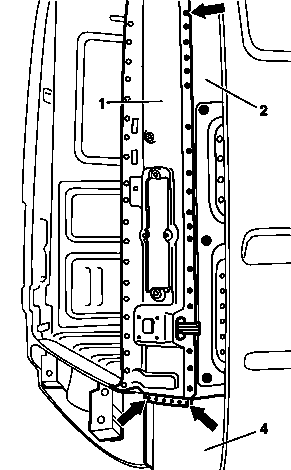

1 Saldare la pannellatura del montante d'angolo sul lato interno destro (1) alla parte superiore della pannellatura del montante d'angolo sul lato interno destro (3), al pezzo interno della fiancata (2) e al longherone sul lato esterno (4) ( , frecce).

Saldare la pannellatura del montante d'angolo sul lato interno destro

2 Saldare la pannellatura del montante d'angolo sul lato interno destro (1) alla lamiera del pavimento (5) ( , frecce).

D64.30-0042-03
