Saldare la pannellatura del montante d'angolo sul lato esterno destro

AR64.30-D-5724-04F

Saldare la pannellatura del montante d'angolo sul lato esterno destro

TIPO

909

1

Saldare la pannellatura montante angolare lato esterno destro (1) sulla pannellatura montante angolare lato interno (  , frecce).

2

Saldare la pannellatura montante angolare lato esterno destro (1) sulla lamiera di rivestimento telaio del tetto (  , 20).

3

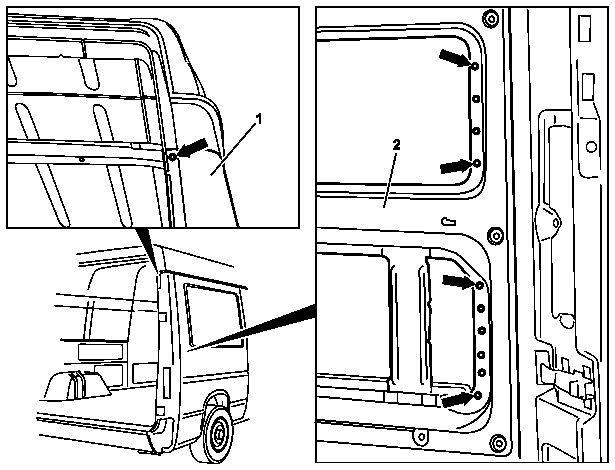

Saldare la pannellatura montante angolare lato esterno destro (1) sulla parte interna fiancata (2) e la lamiera di rivestimento telaio del tetto (  , frecce).

4

Saldare la pannellatura montante angolare lato esterno destro (1) sulla lamiera di rinforzo (  , frecce).

5

Saldare la pannellatura montante angolare lato esterno destro (1) sulla traversa posteriore e il longherone (  , settore 21).

6

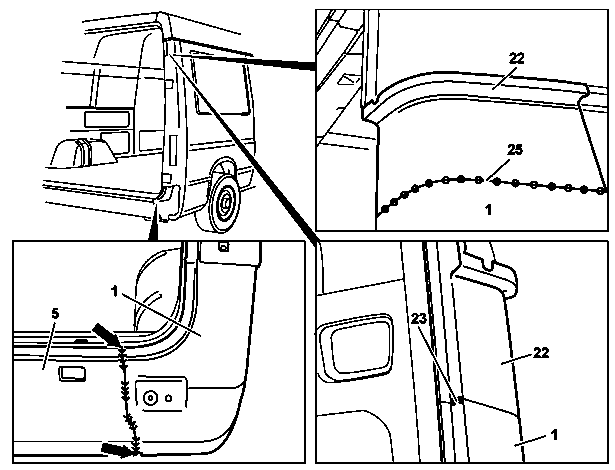

Saldare la pannellatura montante angolare lato esterno destro (1) sulla lamiera restante (22) (  , 23 e 25).

7

Saldare la pannellatura montante angolare lato esterno destro (1) sulla lamiera terminale (5) (   , frecce).

8

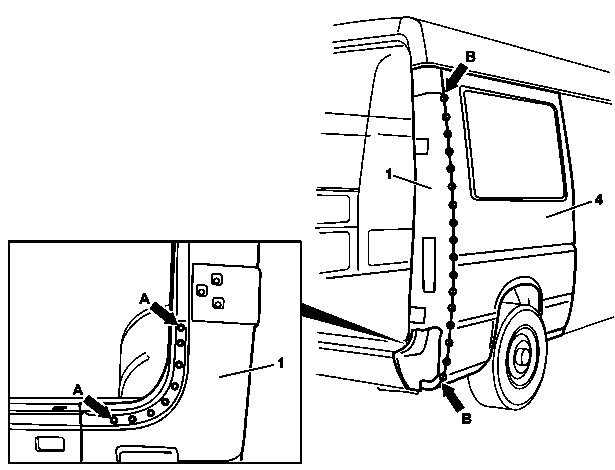

Saldare la pannellatura montante angolare lato esterno destro (1) sulla lamiera di rinforzo (  , frecce A).

9

Saldare la pannellatura montante angolare lato esterno destro (1) sulla lamiera di rivestimento fiancata (4) (  , frecce B).
