Preparare i punti di collegamento della pannellatura del montante d'angolo sul
lato esterno destro
Tipo ar · tema 64.30 · versione 0100 · 2013-05-17
Valido per: TIPO 909
Collocazione
Gruppo funzionale 3 Carrozzeria › 64 Parete posteriore coda › 64.30 Pannellatura d'angolo — Serie 909
EinPAS 35 Carrozzeria/telaio/parti applicate › 35.31 Parete posteriore/coda › 35.31.30 Parete posteriore/coda — Serie 909
EinPAS 35 Carrozzeria/telaio/parti applicate › 35.34 Fiancata › 35.34.45 Montante — Serie 909
AR64.30-D-5724-02F

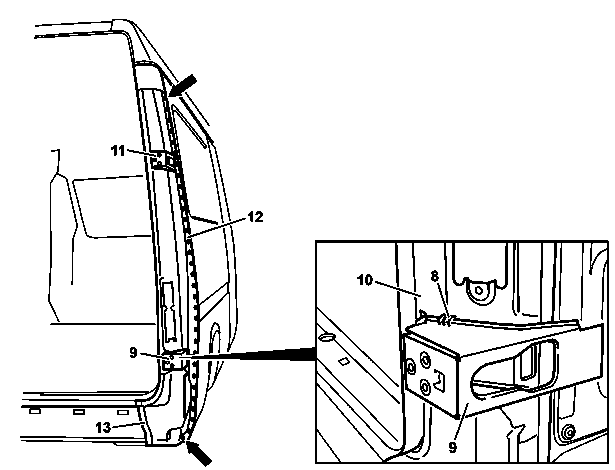

| Preparare i punti di collegamento della pannellatura del montante d'angolo sul lato esterno destro
|
|
|
1
| Rettificare il cordone di saldatura (8) tra il fissaggio inferiore della cerniera (9) e la pannellatura interna del montante d'angolo (10).
|
2
| Fresare i punti di saldatura sulla lamiera residua (12) con la fresa per punti di saldatura (frecce).
|
3
| Rimuovere la lamiera residua (12) con il fissaggio cerniera in alto (11) e il fissaggio cerniera in basso (9).
|
4
| Rettificare con cautela la lamiera restante (13).
|
