AR64.30-D-5705-04A | Saldare la parte inferiore della pannellatura del montante d'angolo sul lato esterno a destra |
Attrezzature d'officina
WE58.40-Z-1001-02A | Saldatrice a gas inerte |
WE58.40-Z-1002-02A | Saldatrice a punti |

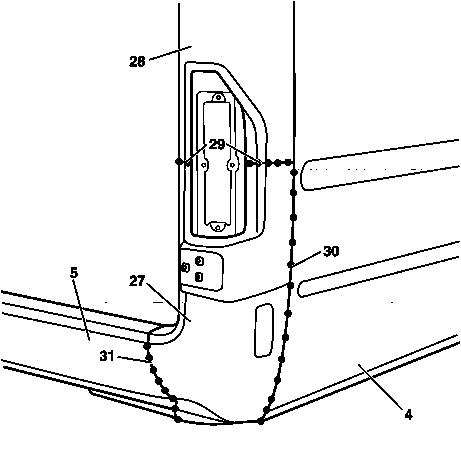

D64.30-0029-12
1 Saldare la parte inferiore (27) dalla pannellatura del montante d'angolo sul lato esterno a destra alla parte superiore (28) della pannellatura del montante d'angolo sul lato esterno ( , 29).
2 Saldare la parte inferiore (27) della pannellatura del montante d'angolo sul lato esterno a destra alla pannellatura della fiancata (4) ( , 30).
3 Saldare la parte inferiore (27) della pannellatura del montante d'angolo sul lato esterno a destra alla lamiera terminale (5) ( , 31).

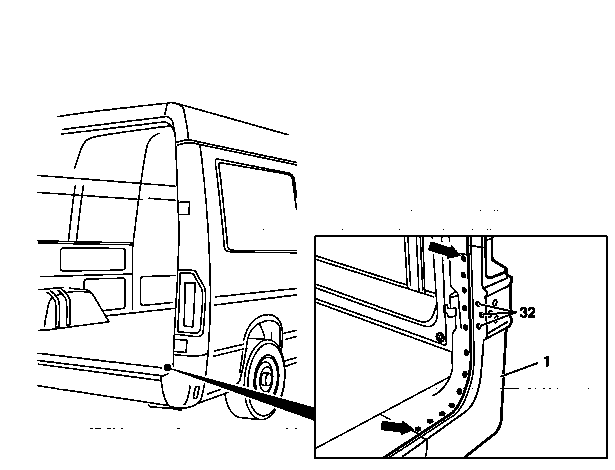

D64.30-0030-06
4 Puntare la parte inferiore (1) della pannellatura del montante d'angolo sul lato esterno a destra alla pannellatura del montante d'angolo sul lato interno ( , frecce).
5 Saldare la parte inferiore (1) della pannellatura del montante d'angolo sul lato esterno a destra al fissaggio della cerniera ( , 32).

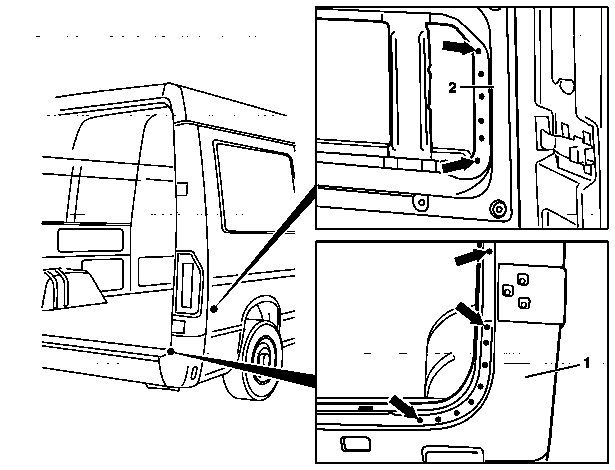

D64.30-0031-06
6 Saldare la parte inferiore (1) della pannellatura del montante d'angolo sul lato esterno a destra alla parte interna (2) della fiancata ( , frecce).
7 Saldare la parte inferiore (1) della pannellatura del montante d'angolo sul lato esterno a destra alla lamiera di rinforzo e alla pannellatura del montante d'angolo sul lato interno ( , frecce).

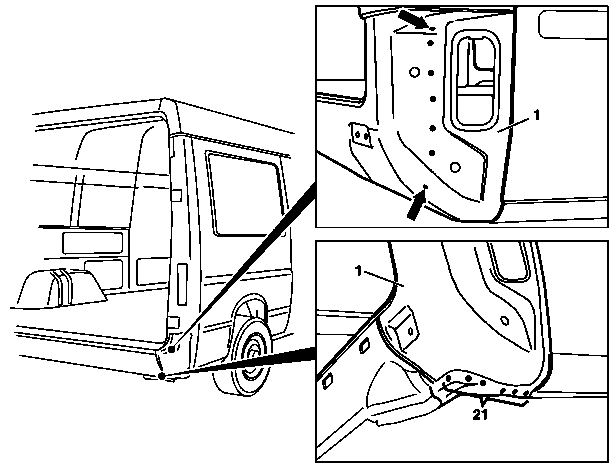

D64.30-0019-06
8 Saldare la parte inferiore (1) della pannellatura del montante d'angolo sul lato esterno a destra alla lamiera di rinforzo ( , frecce).
9 Montare la parte inferiore (1) della pannellatura del montante d'angolo sul lato esterno a destra al longherone e alla traversa posteriore
( , 21).
