Preparare i punti di collegamento della parte inferiore della pannellatura del
montante d'angolo sul lato esterno a destra
Tipo ar · tema 64.30 · versione 0100 · 2013-05-17
Valido per: TIPO 909
Collocazione
Gruppo funzionale 3 Carrozzeria › 64 Parete posteriore coda › 64.30 Pannellatura d'angolo — Serie 909
EinPAS 35 Carrozzeria/telaio/parti applicate › 35.31 Parete posteriore/coda › 35.31.30 Parete posteriore/coda — Serie 909
EinPAS 35 Carrozzeria/telaio/parti applicate › 35.34 Fiancata › 35.34.45 Montante — Serie 909
AR64.30-D-5705-02F

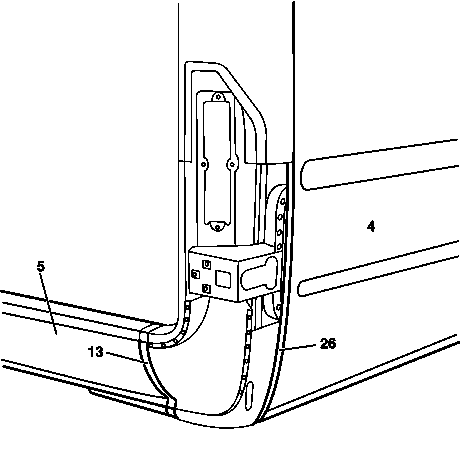

| Preparare i punti di collegamento della parte inferiore della pannellatura del montante d'angolo sul lato esterno a destra
|
|
|
1
| Rettificare con cautela la restante lamiera (13) sulla lamiera terminale (5).
|
2
| Rettificare con cautela la restante lamiera (26) fino al bordo della pannellatura della fiancata (4).
|
