Tagliare la parte inferiore della pannellatura del montante d'angolo sul lato esterno a destra

Tipo ar · tema 64.30 · versione 0100 · 2013-05-17

Valido per: TIPO 909

Collocazione

Gruppo funzionale 3 Carrozzeria › 64 Parete posteriore coda › 64.30 Pannellatura d'angolo — Serie 909

EinPAS 35 Carrozzeria/telaio/parti applicate › 35.31 Parete posteriore/coda › 35.31.30 Parete posteriore/coda — Serie 909

EinPAS 35 Carrozzeria/telaio/parti applicate › 35.34 Fiancata › 35.34.45 Montante — Serie 909

AR64.30-D-5705-01F

Tagliare la parte inferiore della pannellatura del montante d'angolo sul lato esterno a destra

TIPO

909

Tagliare la parte inferiore della pannellatura del montante d'angolo sul lato esterno a destra

201 589 00 51 00

Fresa punti di saldatura

Tagliare la parte inferiore della pannellatura del montante d'angolo sul lato esterno a destra

1

Fresare i punti di saldatura sulla parte inferiore pannellatura montante angolare lato esterno destro (1) con la fresa per punti di saldatura (frecce).

D64.30-1192-06

Tagliare la parte inferiore della pannellatura del montante d'angolo sul lato esterno a destra

2

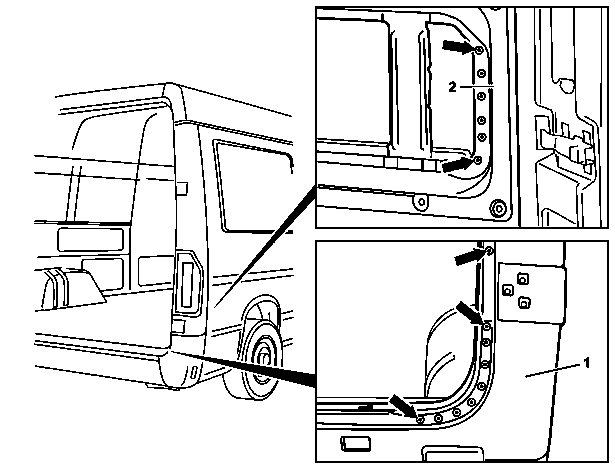

Fresare i punti di saldatura sulla parte inferiore pannellatura montante angolare lato esterno destro (1) e sulla parte interna fiancata (2) con la fresa per punti di saldatura (frecce).

D64.30-1193-06

Tagliare la parte inferiore della pannellatura del montante d'angolo sul lato esterno a destra

3

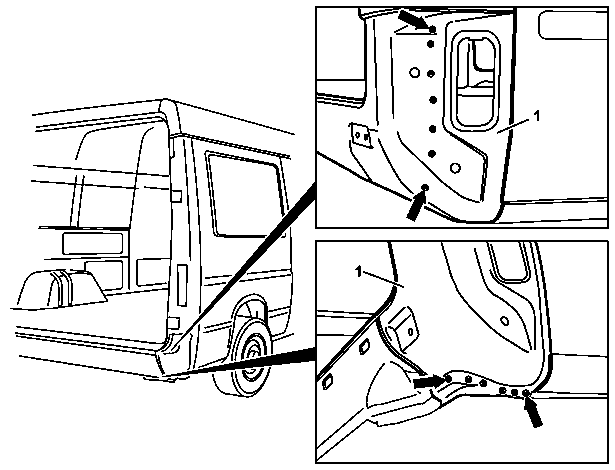

Fresare i punti di saldatura sulla parte inferiore pannellatura montante angolare lato esterno destro (1) con la fresa per punti di saldatura (frecce).

D64.30-1189-06

Tagliare la parte inferiore della pannellatura del montante d'angolo sul lato esterno a destra

4

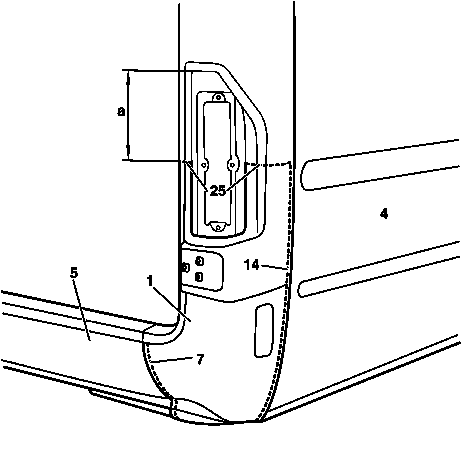

Tracciare le linee di separazione (7, 14, 25) come illustrato.


Misura:
a = 200 mm


5

Tagliare la parte inferiore pannellatura montante angolare lato esterno destro (1) lungo le linee di separazione tracciate (25).


6

Tagliare la parte inferiore pannellatura montante angolare lato esterno destro (1) lungo la linea di separazione (7) sulla lamiera terminale (5).


7

Tagliare la parte inferiore pannellatura montante angolare lato esterno destro (1) lungo la linea di separazione (14) sulla lamiera di rivestimento fiancata (4) fino alla linea di separazione (25).

D64.30-0025-12
