Smontare, montare la mensola di fissaggio per la cerniera porta posteriore a battente

AR64.30-D-0851TS

Smontare, montare la mensola di fissaggio per la cerniera porta posteriore a battente

15.01.2020

Tipo

907.6/7, 910.6

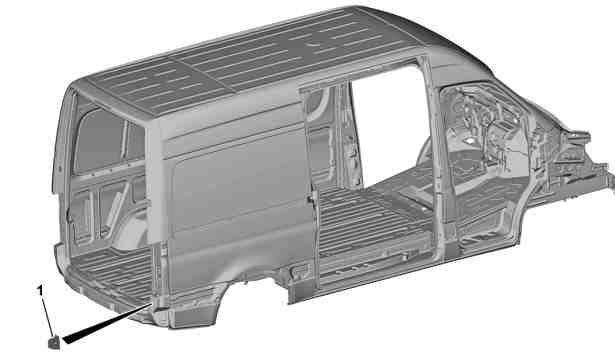

Illustrazione riferita al tipo 907.733 con codice D03 (tetto e porte posteriori, versione alta), lato destro del veicolo

1

Mensola di fissaggio

 Pericolo

Pericolo di morte durante lavori su componenti e sistemi con U >= 30 V di tensione alternata (CA) o U >= 60 V di tensione continua (CC)

Non toccare componenti e cavi sotto tensione danneggiati o difettosi e connettori elettrici e cavi non isolati.Tipo 910.6 con motore 780.703

AS00.00-Z-0035-01A

 Pericolo

Pericolo di morte in caso di scivolamento o di ribaltamento del veicolo dalla piattaforma di sollevamento

Allineare il veicolo tra i montanti della piattaforma di sollevamento e posizionare i quattro piattelli di alloggiamento in corrispondenza dei punti di alloggiamento per piattaforma prescritti dal costruttore del veicolo.

AS00.00-Z-0010-01A

 Attenzione

Pericolo di lesioni a causa di tagli o abrasioni provocati dai bordi taglienti dei componenti del veicolo.

Per gli interventi sui componenti del veicolo taglienti e non sbavati o per gli interventi nelle zone circostanti, indossare sempre guanti di protezione.
Sbavare le lamiere di riparazione.

AS00.00-Z-0017-01A

Avvertenza tecnica

Avvertenze generali per le riparazioni della carrozzeria

AH60.00-N-0001-01A



Smontare

1

Smontare tutte le parti applicate in corrispondenza della zona di riparazione.

2

Coprire con coperte di protezione per saldatura tutte le parti applicate che rimangono nel veicolo.

 Apparecchiature/attrezzi reperibili in commercio
Coperte di protezione per saldatura

3

Smontare il rispettivo elemento inferiore della pannellatura montante angolare.

AR64.30-D-5705TS

4

Smontare la rispettiva mensola di fissaggio (1).

AR64.30-D-0851-01TS

 Apparecchiature/attrezzi reperibili in commercio
Spazzola circolare a filo metallico
Fresa per punti di saldatura
Aspiratore a secco e a umido

5

Preparare per il montaggio la rispettiva mensola di fissaggio (1).

AR64.30-D-0851-03TS

 Apparecchiature/attrezzi reperibili in commercio
Pinza perforatrice 6 mm
Spazzola circolare a filo metallico



Montare

 Pericolo

Pericolo di morte dovuto all'alta tensione durante la saldatura elettrica. Pericolo di esplosione dovuto alla saldatura vicino a materiali facilmente infiammabili. Pericolo di lesioni dovuto agli spruzzi di saldatura e alla luce ultravioletta durante la saldatura. Pericolo di avvelenamento dovuto all'inalazione dei vapori di saldatura

Impiegare basi di appoggio isolanti per il pavimento. Indossare indumenti, occhiali e maschera protettivi. Allontanare i materiali facilmente infiammabili dalla zona di pericolo. Impiegare un impianto di aspirazione.

AS00.00-Z-0007-01A

6

Montare la rispettiva mensola di fissaggio (1).

AR64.30-D-0851-02TS

Avvertenza tecnica

Misure per evitare danni al veicolo o ai suoi componenti durante i lavori di saldatura elettrica

AH00.00-N-0005-01A



000 588 01 84 00 Saldatrice

WS60.00-P-0021K

 Apparecchiature/attrezzi reperibili in commercio
Pinza di serraggio (standard),
Spazzola circolare a filo metallico
Aspiratore a secco e a umido

7

Smontare il rispettivo elemento inferiore della pannellatura montante angolare.

AR64.30-D-5705TS

8

Togliere le coperte di protezione per saldatura.

 Apparecchiature/attrezzi reperibili in commercio
Coperte di protezione per saldatura

9

Montare tutte le parti applicate nella zona di riparazione.
