Smontare, montare la lamiera di rinforzo per la pannellatura del montante d'angolo sul lato esterno

AR64.30-D-0001A

Smontare, montare la lamiera di rinforzo per la pannellatura del montante d'angolo sul lato esterno

14.05.2019

Tipo

690.63/64

Tipo

901.06/36/37/46/66/67, 902.06/07/36/37/46/47/66/67, 903.06/07/36/37/46/47/66/67, 904.06/36/46/66

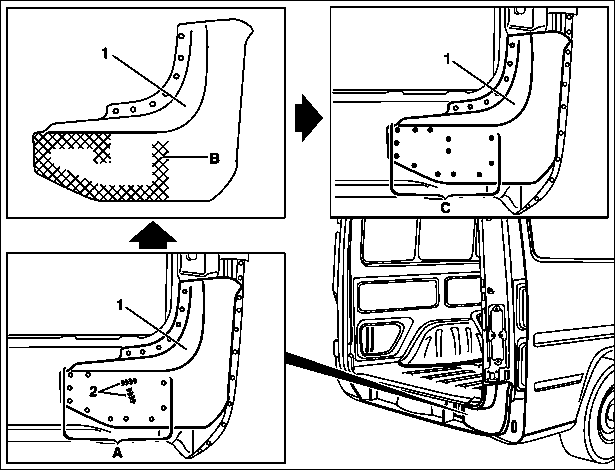

Illustrazione riferita alla riparazione lamiera di riparazione pannellatura montante angolare destro

1

Lamiera di rinforzo per la pannellatura del montante d'angolo sul lato esterno

2

Cordoni di saldatura

A

Campo

B

Campo

C

Campo



Smontare

 Avviso

Pericolo di lesioni durante i lavori di controllo o di riparazione sulle unità airbag o sulle unità pretensionatore

Immagazzinare le unità airbag con la superficie di uscita rivolta verso l'alto e non esporle a temperature superiori a 100 °C. Prima di effettuare lavori su queste unità, interrompere l'alimentazione di corrente.

AS91.00-Z-0001-01D

Avvertenza tecnica

Istruzioni per l'esecuzione di lavori di riparazione, carrozzeria e saldatura suveicoli con unità airbag o pretensionatori

AH91.00-P-0002-01M

Avvertenza tecnica

Avvertenze generali per le riparazioni della carrozzeria

AH60.00-N-0001-01A

1

Smontare il paraurti posteriore

AR88.20-D-2200A

 La descrizione della riparazione vale per analogia anche per il lato sinistro del veicolo

2

Smontare il predellino del portellone posteriore

AR88.30-D-8832A

 Solo con codice W73, Gradino di accesso porta posteriore

3

Smontare la porta posteriore

AR72.20-D-1901A

4

Rimuovere gli altri elementi applicati nel settore di riparazione

5

Mascherare le parti applicate rimanenti nella zona di riparazione

6

Smontare la lamiera terminale

AR64.20-D-5731A

7

Smontare la pannellatura del montante d'angolo sul lato esterno

AR64.30-D-5724A

8

Fresare tutti i punti di saldatura dalla lamiera di riparazione per pannellatura montante angolare lato esterno (1) (settore A)

AR64.20-D-0002A

 Fresare i punti di saldatura

 Fresa punti di saldatura

*201589005100

9

Tagliare la lamiera di rinforzo per la pannellatura montante angolare lato esterno (1) sui cordoni di saldatura (2).



Montare

10

Rettificare i punti di giunzione della lamiera di riparazione per la pannellatura montante angolare lato esterno (1) nel settore contrassegnato (B) e applicare vernice alla polvere di zinco

Vernice alla polvere di zinco - saldabile a punti

*BR00.45-Z-1001-07A

11

Raddrizzare le lamiere di attacco, levigarle e applicare vernice a polvere di zinco

Vernice alla polvere di zinco - saldabile a punti

*BR00.45-Z-1001-07A

12

Fermare, allineare e bloccare la pannellatura montante angolare lato esterno

13

Fermare, allineare e bloccare la lamiera di riparazione per la pannellatura montante angolare lato esterno (1)

 Pericolo

Pericolo di morte dovuto all'alta tensione durante la saldatura elettrica. Pericolo di esplosione dovuto alla saldatura vicino a materiali facilmente infiammabili. Pericolo di lesioni dovuto agli spruzzi di saldatura e alla luce ultravioletta durante la saldatura. Pericolo di avvelenamento dovuto all'inalazione dei vapori di saldatura

Impiegare basi di appoggio isolanti per il pavimento. Indossare indumenti, occhiali e maschera protettivi. Allontanare i materiali facilmente infiammabili dalla zona di pericolo. Impiegare un impianto di aspirazione.

AS00.00-Z-0007-01A

14

Saldare la lamiera di rinforzo per la pannellatura del montante d'angolo sul lato esterno (1) alla traversa terminale e al longherone sul lato esterno (settore C)

Avvertenza tecnica

Misure per evitare danni al veicolo o ai suoi componenti durante i lavori di saldatura elettrica

AH00.00-N-0005-01A

Avvertenze generali per la saldatura

AH60.00-N-0005-01A

   (Settore C)

15

Smontare la pannellatura del montante d'angolo sul lato esterno

16

Rettificare il materiale di saldatura sporgente

17

Pulire con l'aspiratore le cavità


Rimuovere i trucioli metallici o la polvere metallica di smerigliatura nelle cavità
può provocare danni da corrosione.

18

Pulire le zone di riparazione ed applicare il riempitore di fondo MB

19

Montare la pannellatura del montante d'angolo sul lato esterno

AR64.30-D-5724A

20

Montare la lamiera terminale

AR64.20-D-5731A

21

Completare le ermetizzazioni di serie con sigillante per carrozzeria MB

AR97.10-D-4000A

 Cordoni di sigillatura dopo le riparazioni

Sigillante bianco 310 ml, DBL 6069.20

*BR00.45-Z-1003-01A

22

Verniciare il settore di riparazione e le superfici adiacenti

23

Completare la protezione del sottoscocca di serie applicando la protezione del sottoscocca permanente MB

24

Completare il trattamento protettivo dei corpi scatolati

25

Montare la porta posteriore

AR72.20-D-1901A

26

Montare il predellino del portellone posteriore

AR88.30-D-8832A

 Solo con codice W73, Gradino di accesso porta posteriore

27

Montare il paraurti posteriore

AR88.20-D-2200A

28

Montare gli altri elementi applicati

Materiali per la riparazione

Numero

Denominazione

Numero di ordinazione

BR00.45-Z-1001-07A

Vernice alla polvere di zinco - saldabile a punti

A 000 986 34 42

BR00.45-Z-1003-01A

Sigillante bianco 310 ml, DBL 6069.20

A 001 989 63 20
