AR63.20-D-9080-03E | Montare il montante d'angolo lato anteriore | ||
Pericolo! | Pericolo di avvelenamento in caso di inalazione dei vapori o di ingerimento della colla. Pericolo di lesioni a causa del contatto della pelle e degli occhi con l'adesivo | Indossare guanti, indumenti e occhiali protettivi. Conservare la colla esclusivamente in recipienti idonei ed opportunamente contrassegnati. |
Pistola erogatrice di aria manuale
000 589 01 25 00
Attrezzi reperibili nel commercio
Attrezzature d'officina
WE58.40-Z-1005-03A | Aspiratore a secco e a umido |
Materiale per la riparazione
Numero | Denominazione | N. di ordinazione |
BR00.45-Z-1042-01A | Adesivo Körapur 140 giallo ginestra; 310 ml | Kögel Fahrzeugwerke GmbH |
BR00.45-Z-1049-01A | Adesivo sigillante Helmipur SH 100 bianco; 310 ml | Kögel Fahrzeugwerke GmbH |
BR00.45-Z-1034-04A | Detergente Körasol V WL; 1l | Kögel Fahrzeugwerke GmbH |
BR00.45-Z-1049-07A | Primer Körabond HG 81, 1l | Kögel Fahrzeugwerke GmbH |

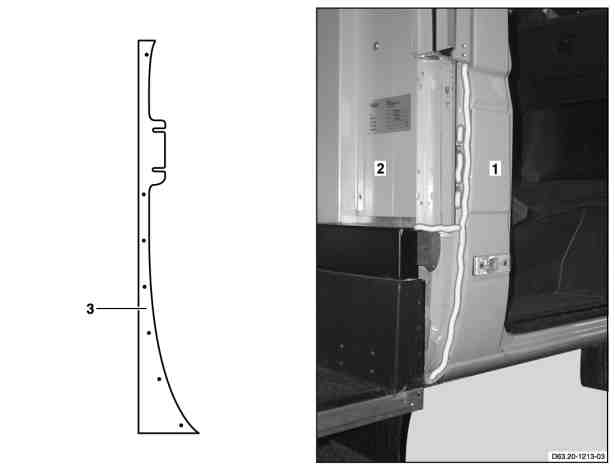

D63.20-1212-06
1 Aspirare la zona di incollaggio con l'aspiratore a umido/a secco.
2 Pulire il montante B (1), la parete di separazione (2) e la lamiera di collegamento (3) con il detergente Körasol e applicare il primer Körabond.
Osservare il tempo di evaporazione di 10 min!
3 Applicare l'adesivo di tenuta sul montante B (1) e nella zona del pianale.

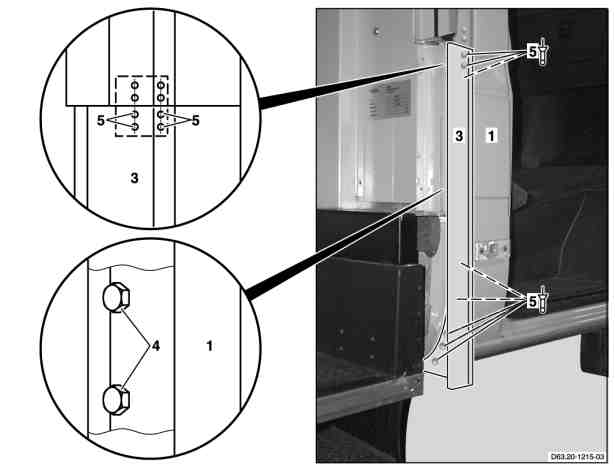

D63.20-1214-06
4 Avvitare le viti (4) nel montante B (1).
5 Applicare e allineare la lamiera di collegamento (3).
6 Inserire i rivetti (5).
7 Stringere le viti (4).

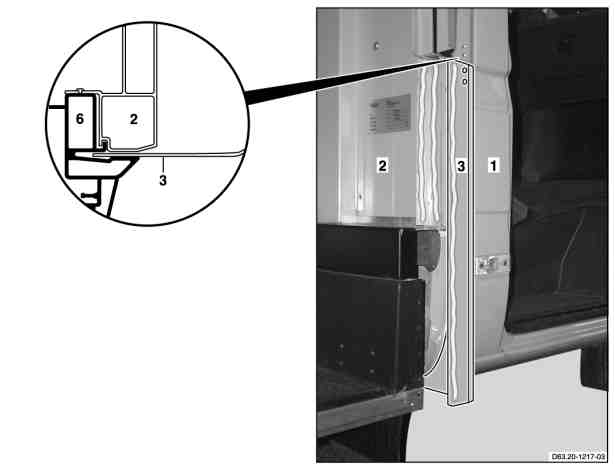

D63.20-1216-06
8 Aspirare la zona di incollaggio con l'aspiratore a umido/a secco.
9 Pulire la parete di separazione (2), la lamiera di collegamento (3) e il montante d'angolo lato anteriore (6) con il detergente Körasol e applicare il primer Körabond.
Osservare il tempo di evaporazione di 10 min!
10 Applicare l'adesivo di tenuta, come illustrato, sulla parete di separazione (2) e la lamiera di collegamento (3).

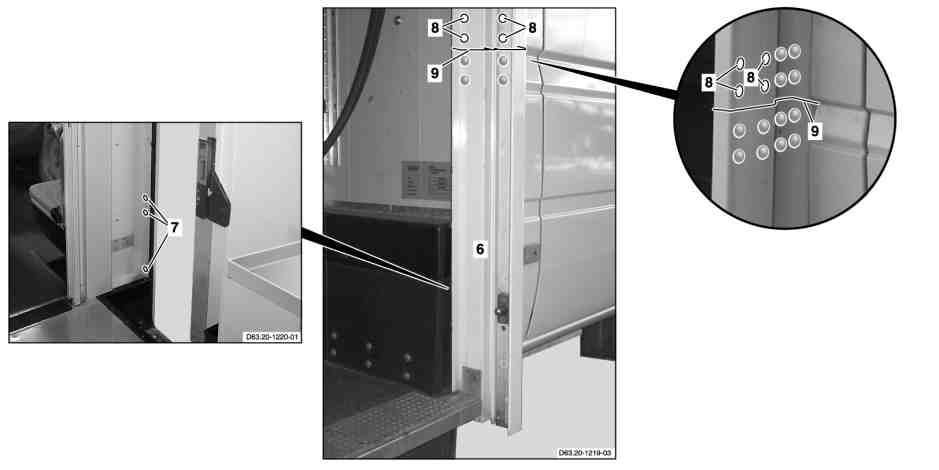

D63.20-1218-09
11 Inserire il montante d'angolo lato anteriore (6).
12 Inserire i rivetti (7).
13 Inserire i rivetti (8).
Impiegare solo i rivetti ciechi a più campi con funzione di tenuta per assicurarsi che non entri acqua nel punto di riparazione.
14 Chiudere a tenuta la giunzione (9).

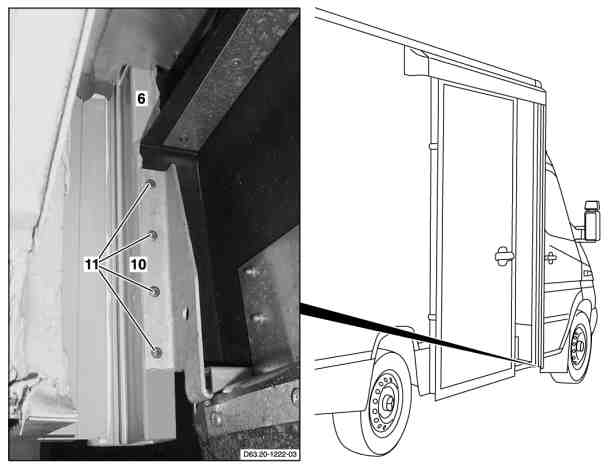

D63.20-1221-06
15 Allineare il profilo di supporto (10).
16 Inserire i rivetti (11).
17 Pulire il montante d'angolo lato anteriore (6) e il profilo di supporto (10) con il detergente Körasol e applicare il primer Körabond.
Osservare il tempo di evaporazione di 10 min!
18 Otturare le commessure del profilo di supporto (10).
Documenti citati
- as0000z001601a Pericolo di intossicazione a causa dell'inalazione di vapori o dell'ingerimento di colla. Pericolo di lesioni a causa del contatto della colla con la pelle e gli occhi.
