Attrezzi reperibili nel commercio
Numero | Denominazione | |
WH58.30-Z-1031-02A | Morsetto | |
WH58.30-Z-1038-02A | Ago per imbastitura filettato, Ø 6,4 mm - campo di serraggio 0...15 mm, colore d'identificazione argento, Hausmann GmbH D-34346 Hann. Münden |
Attrezzature d'officina
WE58.40-Z-1001-03A | Trapano (elettrico/pneumatico) |
D63.20-1197-06
1 Trasmettere la misura della carrozzeria sull'elemento nuovo (1).
2 Tagliare a misura e adattare l'elemento nuovo (1).
3 Fissare l'elemento nuovo (1).
4 Produrre i fori (3) sopra e sotto il punto di sezionamento (4) con il trapano di Ø 6,5 mm.
5 Smontare l'elemento nuovo (1).
D63.20-1200-06
6 Tagliare su misura il materiale piatto (2) con una larghezza X = 30 mm, uno spessore = 4 mm su una lunghezza di Y = 200 mm.
7 Tracciare il centro sul materiale piatto (2) in senso orizzontale e verticale.
8 Inserire il materiale piatto (2) nell'elemento nuovo (1), allinearlo in base alla linea ausiliaria orizzontale e fissarlo.
9 Trasferire la linea ausiliaria verticale dai materiali piatti (2) sull'elemento nuovo (1).
10 Tracciare le seguenti misure, come rappresentato, sull'elemento nuovo (1) lungo le linee ausiliarie verticali.
f = 25 mm
g = 75 mm
11 Eseguire i fori (6) con il trapano di Ø 6,5 mm.
Non perforare l'elemento nuovo (1). Pericolo di danneggiamento!
12 Applicare gli aghi per imbastitura filettati.
13 Eseguire i fori (5) con il trapano di Ø 6,5 mm.
14 Staccare e sbavare il materiale piatto (2).
D63.20-1224-06

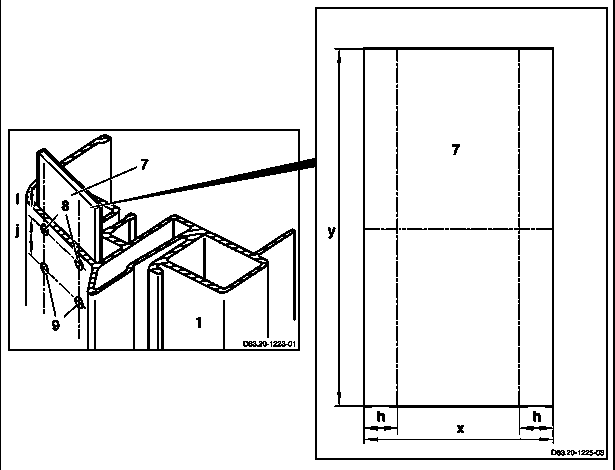

15 Tagliare su misura la lamiera di fissaggio (7) con uno spessore di 3 mm, su una larghezza di X = 50 mm e una lunghezza di Y = 200 mm.
16 Tracciare le linee ausiliarie con una distanza H = 10 mm dal bordo esterno sulla lamiera di fissaggio (7) a sinistra e a destra.
17 Inserire la lamiera di fissaggio (7) nell'elemento nuovo (1), allinearla in base alla linea ausiliaria orizzontale e fissarla.
18 Trasferire le linee ausiliarie verticali dalla lamiera di fissaggio (7) all'elemento nuovo (1).
19 Tracciare le seguenti misure, come rappresentato, sulla lamiera di fissaggio (7) lungo le linee ausiliarie verticali.
I = 25 mm
J= 75 mm
20 Eseguire i fori (9) con il trapano di Ø 6,5 mm.
Non perforare l'elemento nuovo (1). Pericolo di danneggiamento!
21 Applicare gli aghi per imbastitura filettati.
22 Eseguire i fori (8) con il trapano di Ø 6,5 mm.
23 Staccare gli aghi per imbastitura filettati.
24 Staccare e sbavare la lamiera di fissaggio (7).
D63.20-1226-06

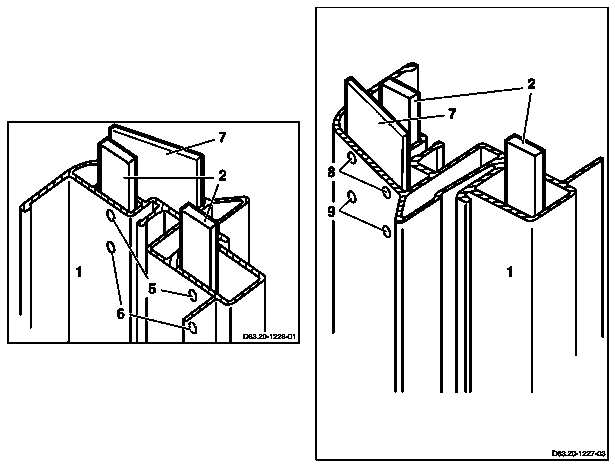

25 Sbavare l'elemento nuovo (1).
26 Allargare i fori (5, 6, 8, 9) sull'elemento nuovo (1).
27 Inserire i materiali piatti (2) e la lamiera di fissaggio (7) nel componente nuovo (1) allinearli e fissarli.
28 Inserire i rivetti.
D63.20-1202-06
29 Applicare l'elemento nuovo (1), allinearlo e fissarlo con aghi per imbastitura filettati sul lato posteriore (vedi le frecce).
Chiudere la porta scorrevole, controllare tutt'intorno l'interstizio e aprire di nuovo la porta scorrevole.
30 Trasferire le linee ausiliarie verticali dall'elemento nuovo (1) sul montante d'angolo lato anteriore (10).
31 Partendo dal punto di sezionamento vanno tracciate le seguenti misure alle quattro linee ausiliarie per i fori da eseguire (11, 12).
K = 25 mm
L = 75 mm
32 Eseguire i fori (12) con il trapano di Ø 6,5 mm nel montante d'angolo lato anteriore (10).
33 Inserire gli aghi per imbastitura filettati.
34 Eseguire i fori (11) con il trapano di Ø 6,5 mm nel montante d'angolo lato anteriore (10).
35 Staccare gli aghi per imbastitura filettati.
36 Svasare i fori (11, 12).
37 Smontare l'elemento nuovo (1).
38 Sbavare l'elemento nuovo (1) e il montante d'angolo lato anteriore (10).
