AR63.20-D-0098-04TSB	Montare e saldare la pannellatura montante C
	000 588 01 84 00 Saldatrice	WS60.00-P-0021K
	000 588 02 84 00 Saldatrice	WS60.00-P-0022K

Tipo

907.2

Montare e saldare la pannellatura montante C

210 589 17 23 00

Telaio a portale, laterale

Materiali per la riparazione

Numero	Denominazione	Numero di ordinazione
BR00.45-Z-1107-01A	Sigillatura dei cordoni di saldatura nera 300 ml	A 005 989 63 20

 Ulteriori informazioni devono essere desunte dal documento Servizio Assistenza superiore.

Osservare le avvertenze di sicurezza contenute nel documento del servizio clienti gerarchicamente superiore.

 Le seguenti fasi di lavoro si riferiscono lato sinistro del veicolo e devono essere eseguite in modo analogo in caso di danneggiamento sul lato destro del veicolo.

1	Applicare il cordone di sigillatura sull’isolamento acustico (2) (settore A).

	Se l’isolamento acustico (2) è danneggiato,
	
	sostituire l’isolamento acustico (2).

D63.20-1533-03

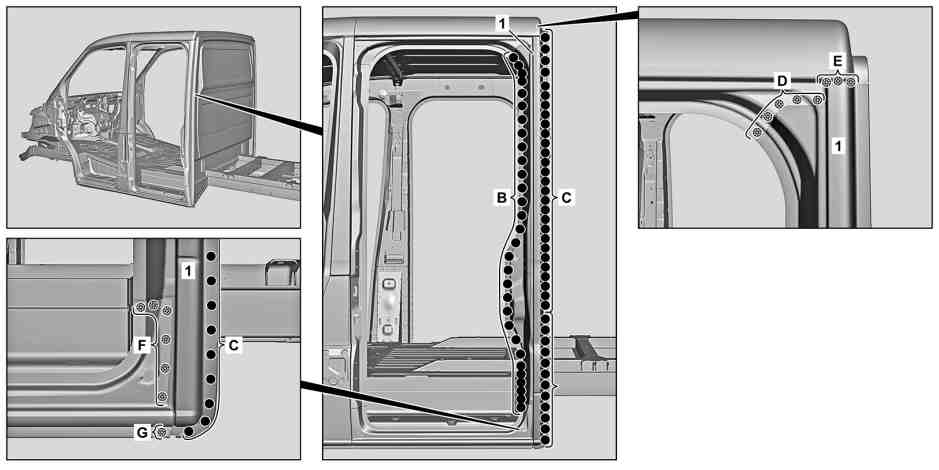

D63.20-1534-09

2	Montare e adattare la pannellatura montante C (1) e fissarla lateralmente con  il telaio a portale e il dispositivo di saldatura.

 Apparecchiature/attrezzi reperibili in commercio
Pinza di serraggio (standard),

3	Pannellatura montante C (1)   (settori B e C).

4	Imbastire la pannellatura montante C (1)   (settore E).

5	Pannellatura montante C (1)   (settori D, F e G).

6	Smontare il dispositivo di saldatura.

7	Rettificare in piano i punti di imbastitura a gas inerte (settore E) e i punti di saldatura entro fori a gas inerte (settori D, F e G).

 Apparecchiature/attrezzi reperibili in commercio
Levigatrice ad angolo

8	Rimuovere i trucioli di smerigliatura.

 Apparecchiature/attrezzi reperibili in commercio
Aspiratore a secco e a umido

Documenti citati

ws6000p0021k 000 588 01 84 00 Saldatrice
ws6000p0022k 000 588 02 84 00 Saldatrice
