Fissare il sostegno per molla anteriore con squadra di raddrizzamento e saldare

Tipo ar · tema 62.30 · versione 0106 · 2006-07-27

Valido per: TIPO 202.0 /1, 208.3 /4

Collocazione

Gruppo funzionale 3 Carrozzeria › 62 Avancorpo e parete di separazione › 62.30 Traversa e irrigidimento anteriore — Serie 202 (modelli 0**, 1**) · Serie 208 (modelli 3**, 4**)

EinPAS 35 Carrozzeria/telaio/parti applicate › 35.30 Struttura anteriore › 35.30.35 Supporto/passaruota — Serie 202 (modelli 0**, 1**) · Serie 208 (modelli 3**, 4**)

AR62.30-P-1600-02E

Fissare il sostegno per molla anteriore con squadra di raddrizzamento e saldare

Attrezzi reperibili nel commercio

Numero

Denominazione

WH58.30-Z-1024-04A

Foglio abrasivo, Ø 115 mm, 80 m/s (max. 13.250 /min)

Attrezzature d'officina

WE58.40-Z-1001-02A

Saldatrice a gas inerte

WE58.40-Z-1003-03A

Smerigliatrice angolare (elettrica/pneumatica)

Fissare il sostegno per molla anteriore con squadra di raddrizzamento e saldare

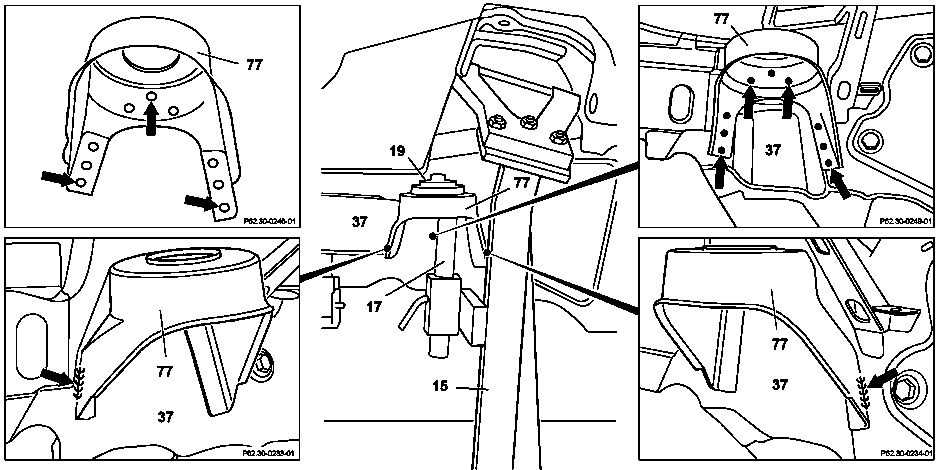

P62.30-0248-09

1 Smerigliare, forare ( 9mm, frecce) le flange di saldatura del sostegno per molla anteriore (77).

2 Forare ( 9mm, frecce) le flange di saldatura del sostegno per molla anteriore (77).

3 Montare il supporto di base (15) sulla traversa modulare.

4 Adattare il sostegno per molla anteriore (77) con piatto di alloggiamento (17) e la piastra di controllo e di fissaggio (19) al longherone (37)

5 Applicare le flange di saldatura in basso con morsetti a C.

6 Puntare il sostegno per molla anteriore (77) con longherone (37).

7 Smontare le squadre di raddrizzamento.

8 Ultimare la saldatura del sostegno per molla anteriore (77) con il longherone (37)
(, 2 , min. 30 mm, frecce).
