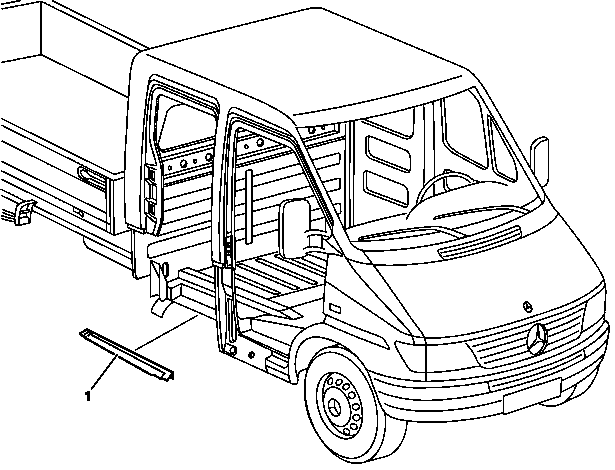

1 | Elemento di raccordo sullo scalino di accesso lato posteriore destro |
D61.10-0125-06
| Smontare | ||
Avviso | Pericolo di lesioni durante i lavori di controllo o di riparazione sulle unità airbag o sulle unità pretensionatore | Immagazzinare le unità airbag con la superficie di uscita rivolta verso l'alto e non esporle a temperature superiori a 100 °C. Prima di effettuare lavori su queste unità, interrompere l'alimentazione di corrente. | |
Avvertenza tecnica | Istruzioni per l'esecuzione di lavori di riparazione, carrozzeria e saldatura suveicoli con unità airbag o pretensionatori | ||
Avvertenza tecnica | Avvertenze generali per le riparazioni della carrozzeria | ||
1 | Smontare la porta del passeggero anteriore | ||
2 | 2. Smontare la porta lato destro | ||
3 | Smontare lo scalino di accesso esterno della porta posteriore lato destro | ||
4 | Smontare la pannellatura del montante B lato destro fino alla nervatura di carattere | ||
5 | Smontare la pannellatura del montante C lato destro fino alla nervatura di carattere | ||
6 | Smontare la parte interna del montante C lato destro fino alla nervatura di carattere | ||
7 | Smontare lo scalino di accesso interno della porta posteriore lato destro | ||
8 | Rimuovere le parti applicate nella zona di riparazione | ||
9 | Mascherare tutte le parti applicate rimanenti nella zona di riparazione | ||
10 | Staccare l'elemento di raccordo sullo scalino di accesso lato posteriore destro (1) | ||
Fresare i punti di saldatura | |||
Fresa punti di saldatura | |||
| Montare | ||
11 | Orientare le lamiere di attacco, rettificarle e cospargerle con vernice a polvere di zinco | Vernice alla polvere di zinco - saldabile a punti | |
12 | Preparare l'elemento di raccordo sullo scalino di accesso lato posteriore destro (1) per il montaggio | ||
Pericolo | Pericolo di morte dovuto all'alta tensione durante la saldatura elettrica. Pericolo di esplosione dovuto alla saldatura vicino a materiali facilmente infiammabili. Pericolo di lesioni dovuto agli spruzzi di saldatura e alla luce ultravioletta durante la saldatura. Pericolo di avvelenamento dovuto all'inalazione dei vapori di saldatura | Impiegare basi di appoggio isolanti per il pavimento. Indossare indumenti, occhiali e maschera protettivi. Allontanare i materiali facilmente infiammabili dalla zona di pericolo. Impiegare un impianto di aspirazione. | |
13 | Saldare l'elemento di raccordo sullo scalino di accesso lato posteriore destro (1) | ||
Avvertenza tecnica | Misure per evitare danni al veicolo o ai suoi componenti durante i lavori di saldatura elettrica | ||
Avvertenze generali per la saldatura | |||
14 | Montare lo scalino di accesso interno della porta posteriore lato destro | ||
15 | Montare la parte interna del montante C lato destro fino alla nervatura di carattere | ||
16 | Montare la pannellatura del montante C lato destro fino alla nervatura di carattere | ||
17 | Montare la pannellatura del montante B lato destro fino alla nervatura di carattere | ||
18 | Montare lo scalino di accesso esterno della porta posteriore lato destro | ||
19 | Rettificare il materiale di saldatura sporgente | ||
20 | Pulire con l'aspiratore le cavità | | |
21 | Pulire la zona di riparazione ed applicare il fondo riempitivo MB | ||
22 | Completare le ermetizzazione di serie con sigillante per carrozzeria MB | Sigillatura dei cordoni di saldatura a conclusione delle riparazioni | |
23 | Completare la protezione del sottoscocca di serie applicando la protezione del sottoscocca permanente MB | ||
24 | Verniciare il settore di riparazione e le superfici adiacenti | ||
25 | Completare il trattamento protettivo dei corpi scatolati | ||
26 | 2. Montare la porta lato destro | ||
27 | Montare la porta del passeggero anteriore | ||
28 | Rimontare tutte le parti applicate precedentemente smontate |
