Attrezzature d'officina
WE58.40-Z-1008-01B | Serie di squadre di raddrizzamento e pezzi di fissaggio 7001.300 (Sprinter, eccetto Sprinter a trazione integrale) |
WE58.40-Z-1009-01B | Martinetto carrozzeria |
D60.10-0022-11
La descrizione della struttura è valida sia per la riparazione sul lato sinistro che sul lato destro della parte posteriore del veicolo
I numeri categorici dei cavalletti sono ottenuti per fusione lateralmente.I cavalletti vengono avvitati con le viti a testa esagonale (1) e con i dadi (2) racchiusi nelle traverse modulari.
D60.10-0023-11
Sulle squadre di raddrizzamento si trovano i numeri categorici e delle frecce. La freccia deve essere rivolta in direzione di marcia se il montaggio è corretto. Le squadre di raddrizzamento per il lato sinistro del veicolo hanno una "L" supplementare stampigliata vicino alla freccia.
D60.10-0035-02
D60.10-0029-02
14 Piastra intermedia 7001.7014 (per alloggiamento 16 e 17, per MZ.200)
15 Piastra intermedia 7001.7015 (per alloggiamento 16 e 17, per MZ.200)
16 Alloggiamento per supporto cuscinetto posteriore motore 7001.7016 (per MZ.200)
17 Alloggiamento per supporto cuscinetto posteriore motore 7001.7017 (per MZ.200)
26 Supporto di base per molla posteriore, mensola supporto molla davanti 7001.7026 (con molla montata e smontata, tutti 2,5-4,6 t, eccetto cassone/cabina doppia 2,5-3,5 t)
27 Supporto di base per molla posteriore, mensola supporto molla davanti 7001.7027 (con molla montata e smontata, tutti 2,5-4,6 t, eccetto cassone/cabina doppia 2,5-3,5 t)
28 Alloggiamenti 7001.7028 (per supporto di base 26 e 27)
33 Boccola distanziatrice 7001.7033
(per alloggiamento 28)
34 Bussole di riduzione all'apertura chiave
18 mm 7001.7034 (per alloggiamenti 28, per tutti 2,5-3,5 t)
MZ.200 Cavalletto
D60.10-0037-02
D60.10-0134-02

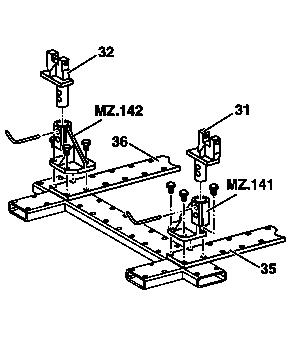

31 Alloggiamento per molla posteriore, consolle posteriore supporto molla 7001.7031 (per MZ.141/MZ142, per tutti i modelli 2,5-3,5 t)
32 Alloggiamento per molla posteriore, consolle posteriore supporto molla 7001.7032 (per MZ.141/MZ142, per tutti i modelli 2,5-3,5 t)
35 Piastra intermedia per veicolo con carrozzeria posteriore 7001.7035
36 Piastra intermedia per veicolo con carrozzeria posteriore 7001.7036
37 Alloggiamento per longherone posteriore 7001.7037 (per MZ.260)
38 Staffa angolare 7001.7038 (per alloggiamento 37)
39 Staffa angolare 7001.7039 (per alloggiamento 37)
MZ.141 Cavalletto
MZ.142 Cavalletto
MZ.260 Cavalletto
D60.10-0132-02
D60.10-0034-02
20 Alloggiamento per molla posteriore, consolle anteriore supporto molla 7001.7020 (per MZ.260, con molla montata e smontata, solo per cassone/cabina doppia 2,5-3,5 t)
21 Alloggiamento per molla posteriore, consolle anteriore supporto molla 7001.7021 (per MZ.260, con molla montata e smontata, solo per cassone/cabina doppia 2,5-3,5 t)
22 Boccola distanziatrice 7001.7022 (per alloggiamento 20 e 21, con supporto molla smontato)
23 Piastra distanziatrice 7001.7023 (per alloggiamento 20 e 21, con supporto molla smontato)
24 Piastra intermedia 7001.7024 (per alloggiamento 20 e 21, per MZ.260, solo cassone/cabina doppia con passo 4025 mm)
25 Piastra intermedia 7001.7025 (per alloggiamento 20 e 21, per MZ.260, solo cassone/cabina doppia con distanza interassiale
4025 mm)
40 Alloggiamento 7001.7040 (per supporto longherone davanti, sul supporto posteriore motore)
41 Alloggiamento 7001.7041 (per supporto anteriore del longherone sul supporto posteriore motore)
T.034 Perno di centraggio (per alloggiamento 40 e41)
MZ.260 Cavalletto
D60.10-0133-02
29 Alloggiamento per molla posteriore, consolle posteriore supporto molla 7001.7029
(per MZ.260, per tutti i modelli 4,6 t)
30 Alloggiamento per molla posteriore, consolle posteriore supporto molla 7001.7030
(per MZ.260, per tutti i modelli 4,6 t)
MZ.260 Cavalletto
