T60.00-0001-04

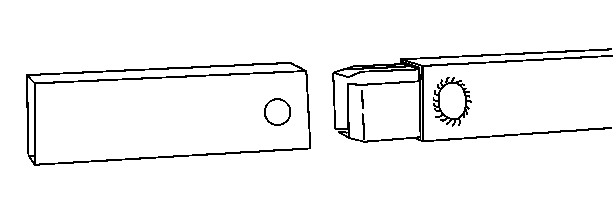

1 Posizionando i tubi profilati al di fuori del settore di raccordo è necessario rinforzare i tubi profilati all'interno del tubo con due lamiere angolari nel punto di raccordo.
2 Prima di inserire l'angolare di rinforzo, nel settore terminale del tubo profilato deve essere praticato un foro di almeno 8 mm su ogni lato per garantire una saldatura del tubo e dell'angolare di rinforzo.
3 L'angolare di rinforzo viene inserito fino a metà nel tubo montato e fissato tramite la saldatura entro fori. Successivamente il componente nuovo viene inserito a spinta sull'angolare di rinforzo.
Il punto di raccordo deve formare un interstizio di 2 mm per creare un cordone di saldatura di collegamento sufficiente.
