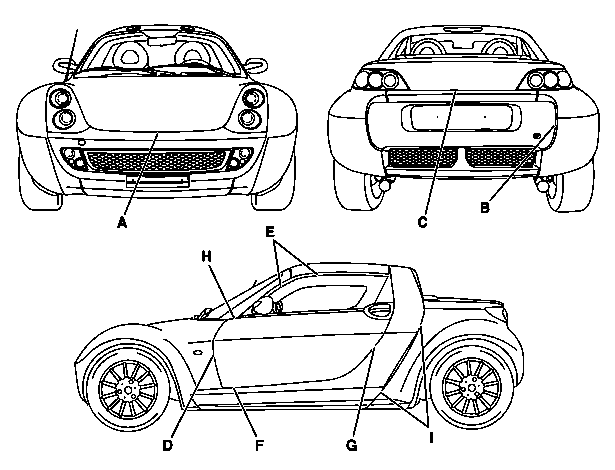

Valori di controllo e di regolazione misure dell'interstizio
Numero | Denominazione | Tipo 452.4 | |||
BE60.00-P-1001-01J | Misura degli interstizi | cofano anteriore verso parte centrale anteriore | Misura "A" | mm | 6,0 (2,0) |
cofano anteriore verso parafango anteriore | Dimensione "S" | mm | 5,0 (1,5) | ||
BE60.00-P-1002-01J | Misura degli interstizi | porta anteriore verso parafango anteriore | Quota "D" | mm | 6,0 (1,5) |
finestra a scomparsa verso longherone laterale/ hardtop | Dimensione "E" | mm | 9,0 (2,0) | ||
porta anteriore verso fiancata in basso | Misura "F" | mm | 7,0 (2,0) | ||
porta anteriore verso fiancata posteriore | Misura "G" | mm | 8,0 (2,0) | ||
Pannellatura porta anteriore verso montante A | Quota "H" | mm | 5,0 (1,5) | ||
BE60.00-P-1003-01J | Misura degli interstizi | parafango posteriore verso elemento centrale posteriore | Quota "B" | mm | 2,0 (0,5) |
parafango posteriore verso cristallo laterale | Misura "J" | mm | - | ||
Parafango posteriore verso montante B | Misura "I" | mm | 6,0 (0,5) | ||
BE60.00-P-1004-01J | Misura degli interstizi | portellone posteriore/ cofano bagagli verso parte centrale posteriore | Quota "C" | mm | 6,0 (2,0) |
cofano bagagli verso traversa lunotto | Misura "M" | mm | 6,0 (1,0) | ||
portellone posteriore verso roll-bar | Misura "Q" | mm | - | ||
portellone posteriore verso cristallo laterale | Misura "R" | mm | - | ||
BE60.00-P-1005-01J | Misura degli interstizi | hardtop lato sinistro verso hardtop lato destro | Misura "L" | mm | 8,0 (2,0) |
hardtop verso intelaiatura del tetto | Misura "K" | mm | 6,0 (+2,0/ -2,5) | ||
capote verso intelaiatura del tetto | Quota "P" | mm | 6,0 (1,5) | ||
hardtop/ capote verso roll-bar | Misura "N" | mm | 6,0 (1,5) | ||
capote verso longherone laterale | Misura "O" | mm | 6,0 (+2,0/ -2,5) | ||
129 589 03 21 00
Spessimetro
P60.00-2265-06
Regolare i cofani, le porte e i coperchi in base agli schizzi. L'interstizio non deve avere un andamento cuneiforme o restringersi localmente. Gli scostamenti dall'interstizio parallelo possono essere al massimo di 0,5 mm su tutta la lunghezza.
In caso di diametro interno troppo grande o troppo piccolo delle aperture si devono centrare le parti mobili della carrozzeria.
I valori indicativi sono validi solo per lavori di riparazione sulle carrozzerie incidentate.
P60.00-2272-05
