Valori di controllo e di regolazione delle misure degli interstizi su cofani, porte e coperchi
Numero | Denominazione | Tipo | |||
BE60.00-P-1001-01A | Misura degli interstizi | Cofano motore verso il parafango | Misura "A" | mm | 3,5 (0,5) |
Cofano motore verso i fari | Misura "R" | mm | 6,5 (0,5) | ||
Cofano motore verso la griglia del radiatore | Misura "O" | mm | 10,4 (0,5) | ||
Griglia del radiatore verso i fari | Misura "N" | mm | 4,5 (0,5) | ||
vedi figura | - | ||||
BE60.00-P-1002-01A | Misura degli interstizi | Portellone anteriore verso il montante A | Quota "B" | mm | 5,0 (0,5) |
Porta anteriore rispetto al parafango | Quota "H" | mm | 5,0 (0,5) | ||
Porta anteriore rispetto alla porta posteriore | Quota "I" | mm | - | ||
Porta posteriore verso il tetto | Quota "C" | mm | - | ||
Porta posteriore verso il pezzo laterale superiore | Dimensione "D" | mm | - | ||
Porta posteriore rispetto alla parte laterale in basso | Quota "J" | mm | - | ||
Parafango rispetto al montante anteriore | Quota "Q" | mm | 2,0 (0,5) | ||
Portellone anteriore verso il parafango posteriore | Quota "P" | mm | 5,0 (0,5) | ||
vedi figura | - | ||||
BE60.00-P-1003-01A | Misura degli interstizi | Cofano bagagli verso parafango posteriore in alto | Misura "F" | mm | - |
Cofano bagagli verso parafango posteriore in basso | Misura "M" | mm | - | ||
Cofano bagagli verso parafango posteriore | Misura "F" | mm | - | ||
Cofano bagagli verso luci di retromarcia | Misura "M" | mm | - | ||
Cofano bagagli verso paraurti | Misura "V" | mm | - | ||
Parafango posteriore verso luci di retromarcia | Misura "U" | mm | - | ||
vedi figura | - | ||||
BE60.00-P-1004-01A | Misura degli interstizi | Porta posteriore verso tetto | Quota "E" | mm | - |
Porta posteriore verso montante D | Misura "F" | mm | - | ||
Porta posteriore verso montante D | Quota "G" | mm | - | ||
Porta posteriore verso parafango posteriore | Misura "M" | mm | - | ||
vedi figura | - | ||||
BE60.00-P-1005-01A | Misura degli interstizi | Sportello serbatoio carburante | Quota "K" | mm | 4,0 (0,5) |
Quota "L" | mm | - | |||
vedi figura | - | ||||
BE60.00-P-1006-01A | Misura degli interstizi | Tetto con telaio parabrezza | Dimensione "S" | mm | 5,0 (0,5) |
Tetto con telaio lunotto | Dimensione "T" | mm | - | ||
vedi figura | - | ||||
BE60.00-P-1007-01A | Misura degli interstizi | Capote verso telaio parabrezza | Dimensione "S" | mm | - |
Capote verso coperchio alloggiamento capote | Quota "W" | mm | - | ||
vedi figura | - | ||||
BE60.00-P-1008-01A | Misura degli interstizi | Coperchio alloggiamento capote verso | Quota "X" | - | |
Coperchio alloggiamento capote verso cofano bagagliaio | Quota "Y" | mm | - | ||
vedi figura | - | ||||
BE60.00-P-1009-01A | Misura degli interstizi | Cristallo porta anteriore verso capote | Quota "Z" | mm | - |
Cristallo porta anteriore verso | Quota "N" | - | |||
vedi figura | - | ||||
BE60.00-P-1010-01A | Misura degli interstizi | Porta scorrevole su porta anteriore | Quota "C" | mm | 5,0 (0,5) |
Porta scorrevole verso rivestimento sottoporta esterno | Quota "D" | 5,0 (0,5) | |||
Porta scorrevole su parafango posteriore | Quota "E" | mm | 8,0 (0,5) | ||
Porta scorrevole verso bordo del tetto | Misura "F" | mm | 5,0 (0,5) | ||
vedi figura | - | ||||
BE60.00-P-1011-01A | Misura degli interstizi | Portellone posteriore su gruppo luci posteriori | Quota "G" | mm | 5,0 (0,5) |
Portellone posteriore verso il paraurti | Quota "I" | mm | 7,0 (0,5) | ||
Portellone posteriore su portellone posteriore | Quota "L" | mm | 7,0 (0,5) | ||
Portellone posteriore su spoiler posteriore | Misura "M" | mm | 5,0 (0,5) | ||
spoiler posteriore su tetto | Dimensione "T" | mm | 7,0 (0,5) | ||
vedi figura | - | ||||
BE60.00-P-1012-01A | Misura degli interstizi | Porta centrale su porta anteriore | Misura "R" | mm | - |
Porta centrale su porta posteriore | Dimensione "S" | mm | - | ||
Porta centrale su tetto | Dimensione "T" | mm | |||
vedi figura | - | ||||
Attrezzo speciale
129 589 03 21 00
Spessimetro

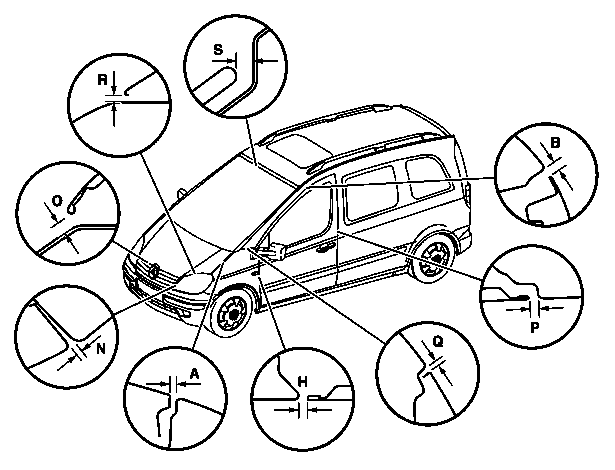

L60.00-0001-06
Regolare i cofani, le porte e i coperchi in base agli schizzi. L'interstizio non deve avere un andamento cuneiforme o restringersi localmente. Gli scostamenti dall'interstizio parallelo possono essere al massimo di 0,5 mm su tutta la lunghezza. In caso di diametro interno eccessivo o troppo piccolo delle aperture, le parti applicate mobili devono essere rispettivamente centrate. I valori indicativi sono validi solo per lavori di riparazione sulle carrozzerie incidentate.

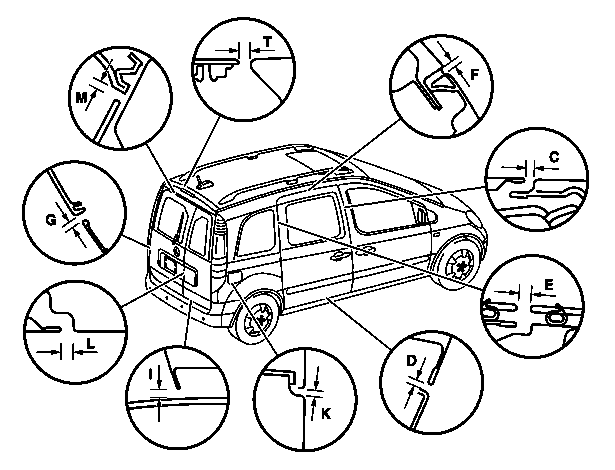

L60.00-0002-06
