1 | Longherone |
D60.00-A033-06

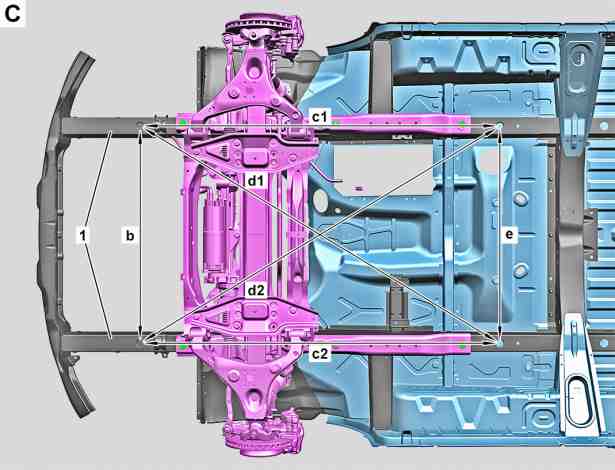

1 | Longherone |
b | Misura |
c1 | Misura |
c2 | Misura |
d1 | Misura |
d2 | Misura |
e | Misura |
D60.00-A035-76
| Smontare | ||
1 | Smontare il rivestimento vano motore inferiore. | Se montate. | |
2 | Smontare il rivestimento della sottoscocca. | Se montate. | |
| Controllare | ||
3 | Posizionare il veicolo sul ponte sollevatore a 4 colonne o sulla fossa di lavoro. | ||
4 | Controllare che il longherone (1) nei settori A non presenti deformazioni visibili. | Se sono presenti deformazioni visibili, | |
| |||
sostituire il relativo longherone completo (1). | |||
Sostituire il longherone anteriore fino al pianale vano passeggeri | |||
| Misurare | ||
5 | Eseguire la misurazione della distanza e di comparazione sui punti delle quote (b, c1, c2, d1, d2). | Dal foro di alloggiamento del longherone lato anteriore sinistro al foro di alloggiamento del longherone lato anteriore destro | |
Dal foro di alloggiamento del longherone lato anteriore al foro di alloggiamento longherone del telaio | |||
Dal foro di alloggiamento longherone del telaio lato sinistro al foro di alloggiamento del longherone del telaio lato destro | |||
Asta telescopica di misura | |||
Asta telescopica di misura | |||
Set adattatori | |||
Se la diagnosi è disponibile. | |||
| |||
eseguire misure di riparazione idonee. | |||
| Montare | ||
6 | Montare il rivestimento della sottoscocca. | Se montate. | |
7 | Montare la parte inferiore del rivestimento vano motore. | Se montate. | |
Longherone lato anteriore |
Numero | Denominazione | Tipo 907 | |||
BE60.00-N-1003-02TS | Dal foro di alloggiamento del longherone lato anteriore al foro di alloggiamento longherone del telaio | Dal foro di alloggiamento del longherone lato anteriore sinistro al foro di alloggiamento del longherone del telaio lato sinistro | Misura c1 | mm | 1535 (1,5) |
Dal foro di alloggiamento longherone lato anteriore destro al foro di alloggiamento del telaio del telaio lato destro | Misura c2 | mm | 1535 (1,5) | ||
Dal foro di alloggiamento longherone lato anteriore sinistro al foro di alloggiamento del longherone del telaio lato destro | Misura d1 | mm | 1792 (1,5) | ||
Dal foro di alloggiamento del longherone lato anteriore destro al foro di alloggiamento del longherone del telaio lato sinistro | Misura d2 | mm | 1792 (1,5) |
124 589 01 19 00
Asta telescopica di misura
124 589 02 19 00
Asta telescopica di misura
447 589 03 63 00
Set adattatori
Documenti citati
- ar6120d1105ts Smontare, montare il rivestimento del vano motore in basso
- ar6130d1001ts Smontare, montare il rivestimento del sottoscocca
- ar6220d1240ts Sostituire il longherone anteriore fino al pianale vano passeggeri
- ar6220d1240tsf Sostituire il longherone anteriore fino al pianale vano passeggeri
