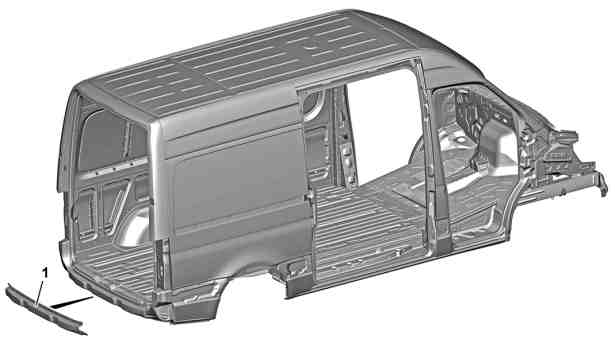

1 | Traversa |
D64.20-0088-05
D60.00-A000-09
Illustrazione riferita al tipo 907 con codice Q50 (Giunto di accoppiamento del rimorchio con testa sferica amovibile) |
2 | Porte posteriori | 6 | Occhiello di chiusura sinistro | |
3 | Paraurti | 7 | Perno di guida lato destro | |
4 | Dispositivo di traino | 8 | Copertura | |
5 | Intelaiatura di tenuta |
D60.00-A001-09
Illustrazione riferita al tipo 907 con codice Q50 (Giunto di accoppiamento del rimorchio con testa sferica amovibile) |
4 | Dispositivo di traino | 9 | Fascio di cavi elettrici |
Pericolo | Pericolo di morte durante lavori su componenti e sistemi con U >= 30 V di tensione alternata (CA) o U >= 60 V di tensione continua (CC) | Non toccare componenti e cavi sotto tensione danneggiati o difettosi e connettori elettrici e cavi non isolati.Tipo 910.6 con motore 780.703 | |
Pericolo | Pericolo di morte in caso di scivolamento o di ribaltamento del veicolo dalla piattaforma di sollevamento | Allineare il veicolo tra i montanti della piattaforma di sollevamento e posizionare i quattro piattelli di alloggiamento in corrispondenza dei punti di alloggiamento per piattaforma prescritti dal costruttore del veicolo. | |
Avvertenza tecnica | Avvertenze generali relative al trattamento di veicoli con rete di bordo ad alto voltaggio e/o batteria agli ioni di litio e/o sistema di trazione a gas | Tipo 910.6 con motore 780.703 | |
Avvertenza tecnica | Avvertenza per l'esecuzione dei lavori di riparazione nell'abitacolo | ||
| Smontare, montare | ||
1 | Smontare le porte posteriori a battente (2). | ||
2 | Smontare il paraurti (3). |
| |
Tipo 907.6/7, 910.6 | |||
3.1 | Smontare il gradino di accesso ammortizzato. | Tipo 907.6/7, 910.6 | |
A tal fine applicare una forza antagonista sui dadi e svitare le viti del gradino di accesso ammortizzato. | |||
È necessario l'aiuto di una seconda persona. | |||
Vite/dado predellino di accesso molleggiato sul longherone | |||
3.2 | Smontare il gradino di accesso. | Tipo 907.6/7, 910.6 | |
A tal fine applicare una forza antagonista sui dadi e svitare le viti del gradino di accesso. | |||
È necessario l'aiuto di una seconda persona. | |||
Vite/dado predellino di accesso sul longherone | |||
4 | Smontare l'anello di traino lato posteriore. | Tipo 907.6 | |
A tal fine svitare le viti dell'anello di traino. | |||
Vite occhione di traino sul longherone | |||
5 | Smontare il dispositivo di traino (4). |
| |
6 | Sganciare gli elementi di disaccoppiamento dell'impianto di scarico nella parte posteriore della carrozzeria. | Tipo 907.6/7 | |
7 | Smontare il porta ruota di scorta sotto l'estremità finale del telaio. | Tipo 907.6/7, 910.6 | |
8 | Smontare il fascio di cavi elettrici (9) sulla traversa (1) e posizionarlo al di fuori dell'area di lavoro. | ||
9 | Staccare il telaio di tenuta (5) nella zona di riparazione e posizionarlo fuori dall'area di lavoro. | ||
10 | Smontare la copertura (8) dell'accesso posteriore. | ||
A tal fine è necessario smontare l'occhiello di chiusura sinistro (6) e il perno di guida destro (7). | |||
11 | Montaggio in successione inversa. |
Documenti citati
- ah0000z030001a Avvertenze generali relative al trattamento di veicoli con rete di bordo ad alto voltaggio e/o batteria agli ioni di litio e/o sistema di trazione a gas nonché relative all'equipaggiamento di protezione personale
- ah6800n000101s Avvertenza per l'esecuzione dei lavori di riparazione nell'abitacolo
- ar3110d8000ts Smontare, montare il dispositivo di traino
- ar6830d3520ts Smontare, montare la copertura per l'accesso posteriore
- ar7220d1901ts Portellone posteriore - smontaggio e montaggio
- ar8820d2200ts Smontare, montare il paraurti posteriore
- ar8820d2200tsb Smontare, montare il paraurti posteriore
- as0000z001001a Pericolo di morte in caso di scivolamento o di ribaltamento del veicolo dalla piattaforma di sollevamento
- as0000z003501a Pericolo di morte durante lavori su componenti e sistemi con U >= 30 V di tensione alternata (CA) o U >= 60 V di tensione continua (CC)
