Smontare, montare il modulo del tubo del piantone sterzo

Tipo ar · tema 54.25 · versione 0101 · 2018-12-13

Valido per: Tipo 461 a partire dall'anno di produzione 2014

Collocazione

Gruppo funzionale 2 Telaio › 54 Impianto elettrico, equipaggiamento e strumenti › 54.25 Interruttori — Serie 461

EinPAS 25 Rete di bordo/rete/multifunzione › 25.15 Rete/multifunzione › 25.15.11 Centralina di comando/modulo/relè — Serie 461

AR54.25-P-2802GQA

Smontare, montare il modulo del tubo del piantone sterzo

28.11.2018

Tipo

461

a partire dall'anno di produzione 2014

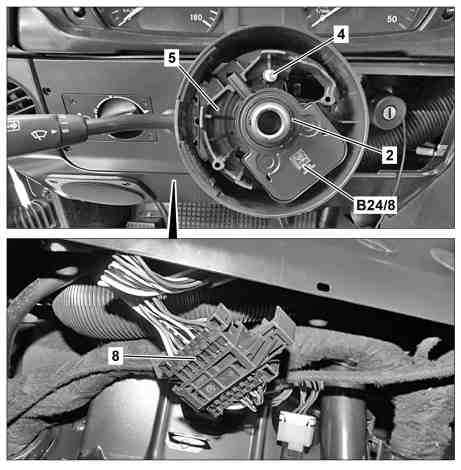

Smontare, montare il modulo del tubo del piantone sterzo

4

Vite

5

Copertura

8

Connettore a spina elettrico

B24/8

Sensore angolo di sterzata

P54.00-A004-12

Smontare, montare il modulo del tubo del piantone sterzo

1

Modulo fodero del piantone

6

Copertura

7

Viti

P54.00-3014-11

Avvertenza tecnica

Avvertenza per evitare danni ai componenti elettronici dovuti a scarica elettrostatica

AH54.00-P-0001-01A

Smontare, montare

1

Smontare il sensore dell'angolo di sterzata (B24/8).

AR42.45-P-0821GQA

2

Svitare la vite (4).

3

Smontare la copertura (5).

4

Smontare la copertura (6).

5

Svitare le viti (7).

6

Sbloccare e staccare il connettore a spina elettrico  (8).

7

Smontare il modulo del fodero del piantone dello sterzo (1).

8

Montaggio in successione inversa.
