Smontare, montare la pompa sul serbatoio AdBlue(R)

AR49.20-P-2004OID

Smontare, montare la pompa sul serbatoio AdBlue(R)

03.07.2019

Tipo

167 con motore 654, 656

con codice U79 (Depurazione dei gas di scarico diesel BLUETEC (SCR) generazione 3)

Raffigurazione esempio

3

Coperchio

4

Viti

6

Pompa di alimentazione

7

Viti

 Avviso

Pericolo di ustioni e scottature dovute a liquido bollente durante i lavori sulle tubazioni AdBlue e sui componenti ad esse collegati. Pericolo di lesioni alla pelle e agli occhi durante la manipolazione di AdBlue. Pericolo di intossicazione per ingestione di AdBlue

Versare l'AdBlue solo in recipienti adeguati. Iniziare con i lavori sul sistema di post-trattamento dei gas di scarico solo dopo aver scaricato la pressione.

AS14.40-Z-0001-01A

 Pericolo

Pericolo di morte in caso di scivolamento o di ribaltamento del veicolo dalla piattaforma di sollevamento

Allineare il veicolo tra i montanti della piattaforma di sollevamento e posizionare i quattro piattelli di alloggiamento in corrispondenza dei punti di alloggiamento per piattaforma prescritti dal costruttore del veicolo.

AS00.00-Z-0010-01A

Avvertenza tecnica

Avvertenze per evitare danni causati da impurità o corpi estranei

AH00.00-P-5000-01A

Avvertenze sull'impiego, sulle caratteristiche e sulla manipolazione dell'AdBlue

AH14.40-N-0001-01A

 

Smontare, montare

1

Smontare la copertura del serbatoio AdBlue®.

2

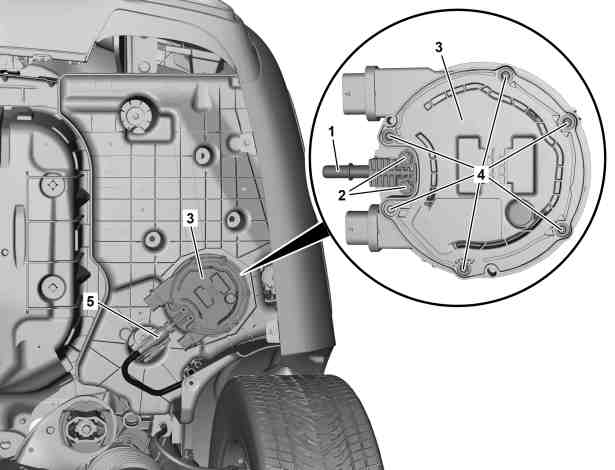

Svitare le viti (4) e smontare il coperchio (3).

 Montaggio: Sostituire la guarnizione sagomata.

 Tipo 167 con motore 656
con codice U79 (Depurazione dei gas di scarico diesel BLUETEC (SCR) generazione 3)Vite coperchio sul preriscaldatore

*BA14.40-P-1008-02F

 Tipo 167 con motore 654
con codice U79 (Depurazione dei gas di scarico diesel BLUETEC (SCR) generazione 3)Vite coperchio sul preriscaldatore

*BA14.40-P-1009-02E

3

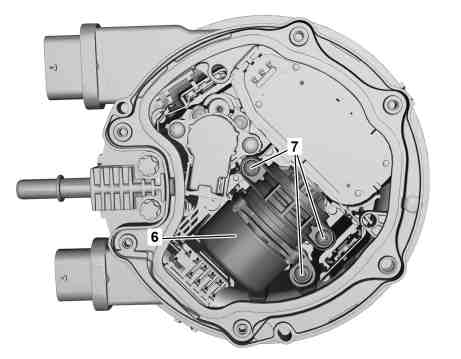

Svitare le viti (7).

 Tipo 167 con motore 656
con codice U79 (Depurazione dei gas di scarico diesel BLUETEC (SCR) generazione 3)Vite pompa di dosaggio sul preriscaldatore

*BA14.40-P-1006-02F

 Tipo 167 con motore 654
con codice U79 (Depurazione dei gas di scarico diesel BLUETEC (SCR) generazione 3)Vite pompa di dosaggio sul preriscaldatore

*BA14.40-P-1007-02E

4

Estrarre la pompa di alimentazione (6) dal preriscaldatore e raccogliere l'AdBlue® che fuoriesce in un contenitore idoneo.

 Montaggio: Stendere il lubrificante su nuovi anelli di tenuta.

Lubrificante montaggio gomma 1 l

*BR00.45-Z-1010-06A

5

Chiudere le aperture con tappi di chiusura adeguati.

 Set di tappi

*129589009100

6

Montaggio in successione inversa.

7

Leggere e cancellare la memoria guasti.



AD00.00-P-2000-06ME

 Trattamento dei gas di scarico

Numero

Denominazione

Motore 656 nel tipo 167

BA14.40-P-1006-02F

Vite pompa di dosaggio sul preriscaldatore

Nm

2

 Trattamento dei gas di scarico

Numero

Denominazione

Motore 654 nel tipo 167

BA14.40-P-1007-02E

Vite pompa di dosaggio sul preriscaldatore

Nm

2

 Trattamento dei gas di scarico

Numero

Denominazione

Motore 656 nel tipo 167

BA14.40-P-1008-02F

Vite coperchio sul preriscaldatore

Nm

2

 Trattamento dei gas di scarico

Numero

Denominazione

Motore 654 nel tipo 167

BA14.40-P-1009-02E

Vite coperchio sul preriscaldatore

Nm

2

Materiali per la riparazione

Numero

Denominazione

Numero di ordinazione

BR00.45-Z-1010-06A

Lubrificante montaggio gomma 1 l

A 000 989 03 67
