AR47.20-A-2000LA | Smontare, montare il prefiltro carburante con separatore d'acqua | 23.7.07 |
MOTORE 904.925 nel TIPO 8 AB390.053/054
MOTORE 904.965 nel TIPO 8 AB390.053/054

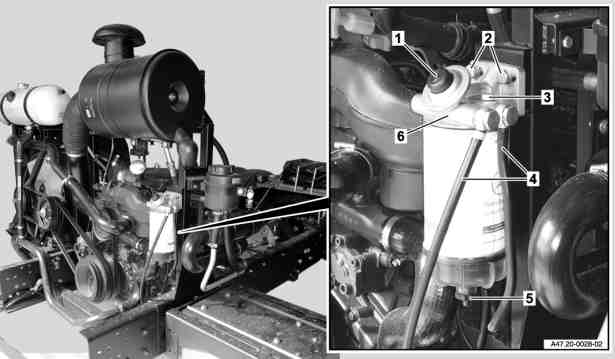

A47.20-0029-05
1 Pompa di alimentazione del carburante manuale
2 Vite
3 Vite di sfiato
4 Tubazione di alimentazione
5 Valvola
6 Testa del filtro
| Smontaggio, montaggio | ||
Pericolo! | Pericolo di esplosione per innesco, pericolo di intossicazione per inalazione e ingestione del carburante e pericolo di lesioni alla pelle e agli occhi per contatto con il carburante. | Vietato fumare. Evitare la formazione di scintille e l'utilizzo di fiamme libere. Indossare indumenti protettivi nel maneggiare il carburante. | |
Pericolo! | Pericolo di infortunio dovuto all'avvio autonomo del veicolo con motore in moto. Pericolo di lesioni a causa di schiacciamenti o ustioni in caso di interventi durante la fase di avviamento del motore o con il motore in moto | Proteggere il veicolo contro l'avviamento autonomo. | |
1 | Aprire la valvola (5) e scaricare la miscela acqua-carburante | Smaltire la miscela acqua-carburante nel rispetto delle norme vigenti di tutela dell'ambiente. | |
2 | Staccare le tubazioni carburante (4) dalla testa del filtro (6) | Montaggio: Sostituire gli anelli di tenuta. | |
3 | Svitare le viti (2) e smontare il prefiltro carburante con separatore d'acqua | ||
4 | Montaggio in successione inversa | ||
Spurgare | |||
5 | Svitare la vite di sfiato (3) | ||
6 | Rifornire il prefiltro carburante con separatore d'acqua con la pompa di alimentazione del carburante manuale (1) finché il carburante non fuoriesce privo di bollicine dal foro di sfiato | ||
7 | Serrare la vite di sfiato (3) | ||
8 | Azionare la pompa di alimentazione del carburante manuale (1) finché non si percepisce una forte resistenza | ||
9 | Avviare il motore e spurgare l'impianto di alimentazione | Lasciare il motore in funzione per circa 1 min. L'impianto del carburante si sfiata automaticamente. | |
Controllare | |||
10 | Controllare la tenuta del prefiltro carburante con separatore d'acqua | In caso di perdite determinare la causa ed eliminarla. | |
11 | Spegnere il motore |
Documenti citati
- as0000z000501a Pericolo di infortunio per l'avviamento fortuito del veicolo con motore in funzione. Pericolo d'infortuni a causa di schiacciamenti o ustioni in caso di interventi durante l'avviamento o il motore acceso
- as4700z000101a Pericolo di esplosione per innesco, pericolo di intossicazione per inalazione e ingestione del carburante e pericolo di lesioni alla pelle e agli occhi per contatto con il carburante.
