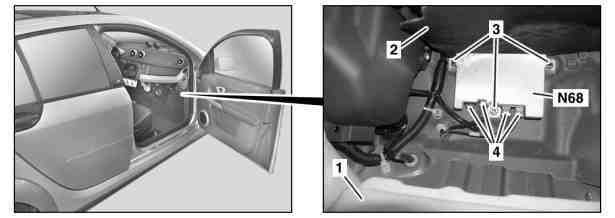

P46.35-2019-04
1 Rivestimento del pianale
2 Copertura (solo se presente)
3 Dadi
4 Connettori a spina elettrici
N68 Centralina di comando del servosterzo
| Smontaggio, montaggio | ||
| Avvertenze sulla prevenzione di danni a componenti elettronici causati da scariche elettrostatiche | ||
1 | Sollevare con cautela il rivestimento del pianale (1) finché non è possibile accedere alla centralina di comando servosterzo (N68) | Sollevare con cautela il rivestimento del pianale (1) per non danneggiare il rivestimento del pianale (1). | |
2.1 | Estrarre la copertura (2) dal supporto della centralina di comando servosterzo (N68) e ribaltarla verso l'alto | Solo se in dotazione. | |
3 | Staccare i connettori a spina (4) | ||
4 | Svitare i dadi (3) | ||
5 | Togliere la centralina di comando servosterzo (N68) | ||
6 | Montaggio in successione inversa | ||
7 | Leggere gli eventuali guasti memorizzati, event. cancellare | ||
| Collegare STAR DIAGNOSIS, leggere la memoria guasti | ||
Sistema di diagnosi STAR DIAGNOSIS |
Attrezzi reperibili nel commercio
Documenti citati
- ad0000p200004ff Collegare STAR DIAGNOSIS, leggere la memoria guasti
- ah5400p000101a Avvertenza per evitare danni ai componenti elettronici dovuti a scarica elettrostatica
