Smontaggio della valvola elettromagnetica del freno motore |
1 | Connettore a spina elettrico |
2 | Attacco di ingresso della valvola elettromagnetica |

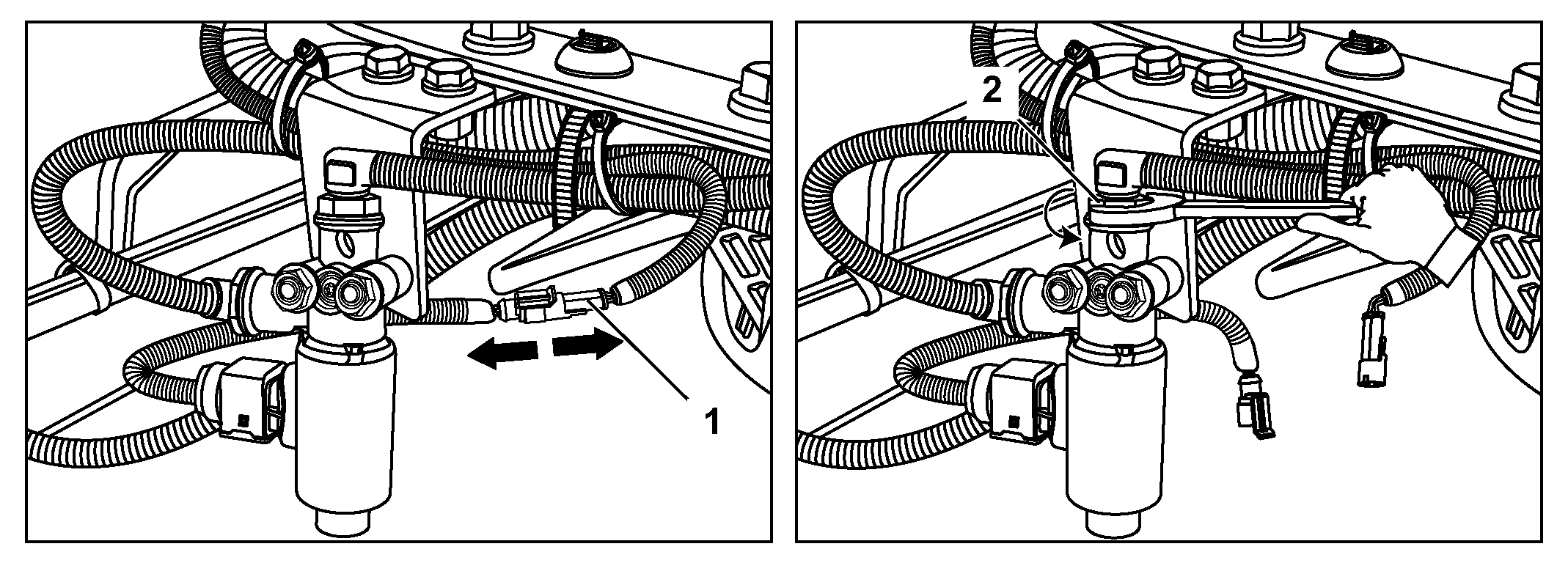

Y43.00-A002-04

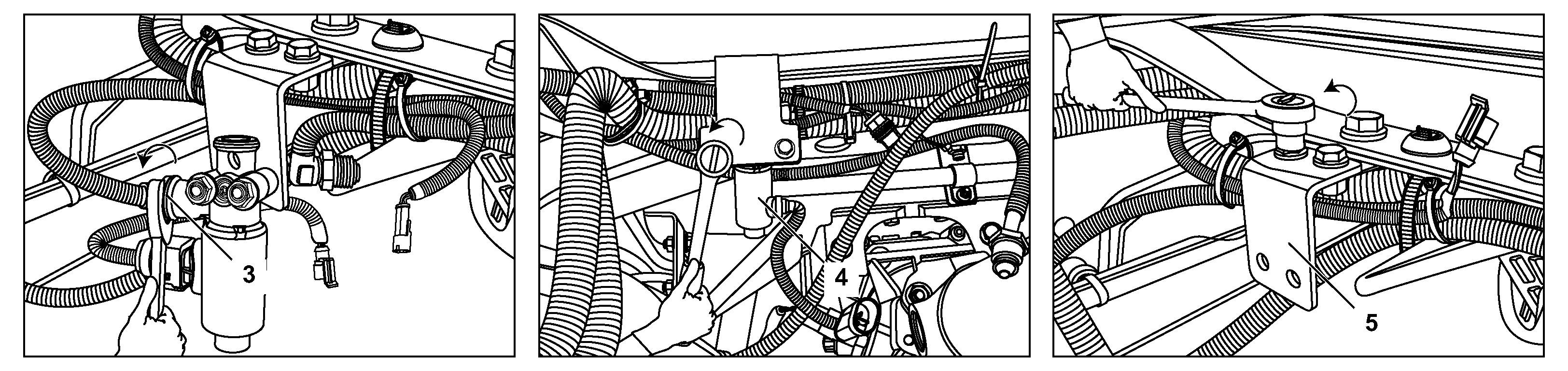

Y43.00-A003-07
3 | Attacco di uscita della valvola elettromagnetica | 5 | Staffa di fissaggio valvola elettromagnetica | |
4 | Valvola elettromagnetica |

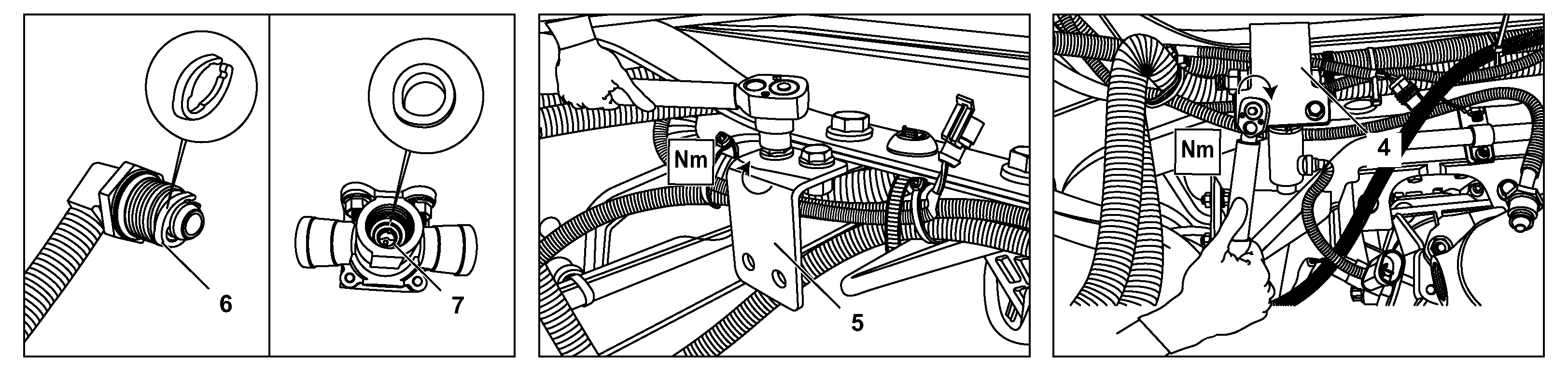

Y43.00-A004-07
Montaggio della valvola elettromagnetica del freno motore |
4 | Valvola elettromagnetica | 6 | O-ring | |
5 | Staffa di fissaggio valvola elettromagnetica | 7 | Bloccaggi in sede |

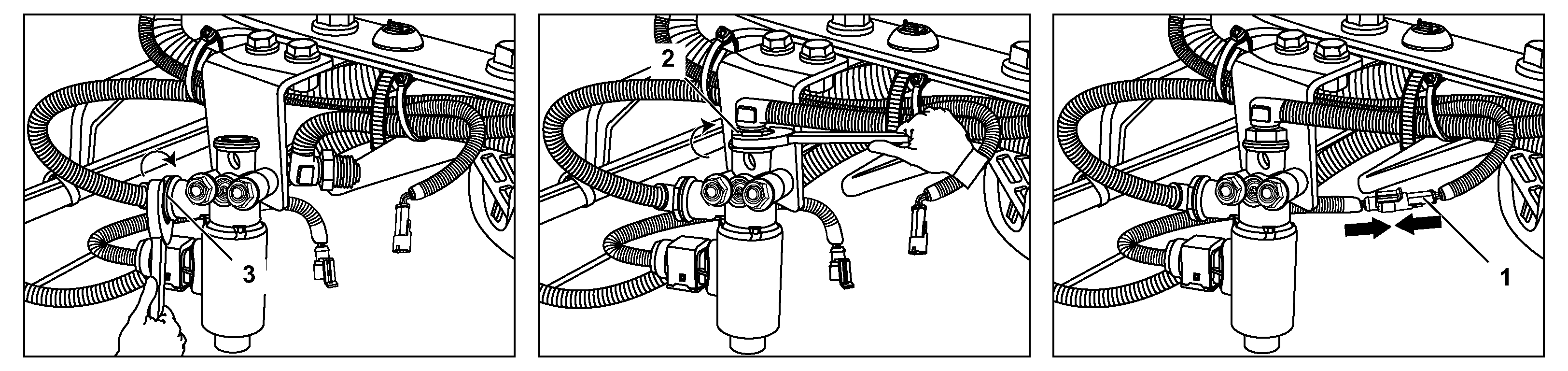

Y43.00-A005-07
1 | Connettore a spina elettrico | 3 | Attacco di uscita della valvola elettromagnetica | |
2 | Attacco di ingresso della valvola elettromagnetica |
| Smontare | ||
Attenzione | Pericolo di avvelenamento in caso di ingestione di liquido freni Pericolo di lesioni in caso di contatto della cute e degli occhi con il liquido freni | Versare il liquido per freni esclusivamente in recipienti idonei ed opportunamente contrassegnati. Durante la manipolazione di liquido per freni indossare occhiali e indumenti protettivi. | |
Avvertenza tecnica | Avvertenza per evitare danni ai componenti elettronici dovuti a scarica elettrostatica | ||
Avvertenza tecnica | Avvertenze per i lavori di riparazione dell'impianto frenante | ||
Avvertenza tecnica | Avvertenze sul liquido per i freni | ||
Avvertenze sui sistemi di connettori a spina aria compressa | |||
1 | Disinserire l'accensione. | Innestare il freno di stazionamento. | |
Bloccare le ruote per impedire lo spostamento accidentale del veicolo. | |||
2 | Scollegare i morsetti della batteria. | ||
3 | Scaricare l'impianto pneumatico. | ||
4 | Staccare il connettore a spina elettrico (1) della valvola elettromagnetica. | ||
5 | Smontare il tubo in nylon dall'attacco di ingresso della valvola elettromagnetica (2). | ||
6 | Smontare il tubo in nylon dall'attacco di uscita della valvola elettromagnetica (3). | ||
7 | Smontare la valvola elettromagnetica (4) rimuovendo i dadi e le viti di montaggio dalla staffa di fissaggio della valvola elettromagnetica. | ||
8 | Smontare le viti e i dadi di fissaggio della staffa di fissaggio della valvola elettromagnetica (5) dalla traversa. | ||
| Montare | ||
9 | Esaminare gli O-ring (6) e i bloccaggi in sede (7) per rilevare segni di usura o altri danni. | Se gli O-ring e i bloccaggi in sede presentano danni. | |
| |||
Sostituire gli O-ring e i bloccaggi in sede. | |||
10 | Montare la staffa di fissaggio della valvola elettromagnetica (5) serrando le viti e i dadi di fissaggio sulla traversa. | ||
11 | Montare le viti e i dadi di fissaggio della valvola elettromagnetica (4) sulla staffa di fissaggio della valvola elettromagnetica. | ||
12 | Montare il tubo in nylon sull'attacco di uscita della valvola elettromagnetica (3). | ||
13 | Montare il tubo in nylon sull'attacco di ingresso della valvola elettromagnetica (2). | ||
14 | Collegare il connettore a spina elettrico (1) della valvola elettromagnetica. | ||
15 | Rabboccare l'impianto pneumatico finché il pressostato non interviene. | ||
16 | Collegare i morsetti della batteria. |
