AR42.10-D-0525A | Scomporre, ricomporre la pinza freno dell'assale anteriore | 12.1.10 |
TIPO 668.3, 670.3

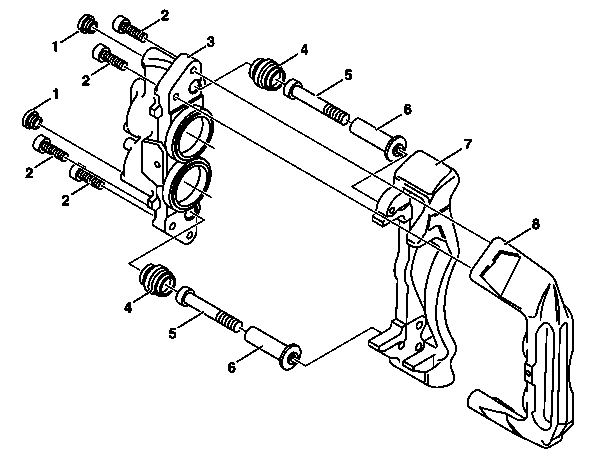

D42.10-0105-06
1 Tappo di chiusura del basamento
2 Viti cilindriche
3 Scatola
4 Soffietti
5 Viti cilindriche
6 Bussole di guida
7 Disco portafreno
8 Ponte scatola
| Scomporre, ricomporre | ||
Pericolo! | Pericolo di intossicazione in caso di ingestione di liquido freni Pericolo di lesioni in caso di contatto del liquido dei freni con la pelle o con gli occhi | Versare il liquido per i freni esclusivamente in recipienti idonei ed opportunamente contrassegnati. Quando si utilizza il liquido per i freni indossare occhiali ed indumenti protettivi. | |
| Avvertenze sul liquido per i freni | Tutti i tipi | |
| Avvertenze per i lavori di riparazione dell'impianto frenante | Tutti i tipi | |
1 | Smontare le pastiglie dei freni assale anteriore | ||
2 | Smontare la pinza freno assale anteriore | ||
3 | Smontare la scatola (3) | ||
4 | Smontare il tappo di chiusura (1) | ||
5 | Togliere i soffietti (4) dalla scatola (3) | ||
6 | Smontare le boccole di guida (6) | ||
Ricomporre | |||
7 | Montare le bussole guida (6) | Utilizzare nuove viti a testa cilindrica (5). Non serrare le viti a testa cilindrica. | |
8 | Inserire i soffietti (4) nella scatola (3) | Spalmare i soffietti internamente con grasso aggiunto | |
9 | Inserire il disco portafreno (7) nella scatola (3) | Stendere uno strato del grasso aggiunto sulle boccole di guida e sui fori di guida. Prestare attenzione al corretto posizionamento dei soffietti sulle boccole di guida. | |
10 | Montare il ponte della scatola (8) | Utilizzare nuove viti a testa cilindrica (2) | |
11 | Serrare le boccole di guida (6) attraverso i fori della scatola | | |
12 | Montare il tappo (1) | ||
13 | Montare la pinza freno assale anteriore | ||
14 | Montare le pastiglie dei freni assale anteriore |
Pinza freno assale anteriore
Documenti citati
- ah4200p000301a Avvertenze per i lavori di riparazione dell'impianto frenante
- ah4250p000101a Avvertenze sul liquido per i freni
- ar4210d0070b Smontare, montare la pinza freno assale anteriore
- ar4210d1600b Smontare, controllare e montare le pastiglie dei freni dell'assale anteriore
- as4250z000101a Pericolo di avvelenamento in caso di ingestione di liquido freni Pericolo di lesioni in caso di contatto della cute e degli occhi con il liquido freni
