Determinare mediante il nomogramma il valore nominale della convergenza
Tipo ar · tema 40.20 · versione 0101 · 2019-01-02
Valido per: Tipo 909.64/8
Collocazione
Gruppo funzionale 2 Telaio › 40 Ruote, misurazione geometrica del telaio › 40.20 Misurazione autotelaio — Serie 909 (modelli 64*, 8**)
EinPAS 20 Autotelaio › 20.10 Misurazione dell'assetto geometrico dell'autotelaio › 20.10.20 Diagnosi/controllo/misurazione/regolazione — Serie 909 (modelli 64*, 8**)
AR40.20-D-0200-02FB
| Determinare mediante il nomogramma il valore nominale della convergenza
|
|
|
1
| Rilevare il percorso di estensione (a) sulla gamba ammortizzatrice per ottenere il valore teorico della convergenza totale.
|
2

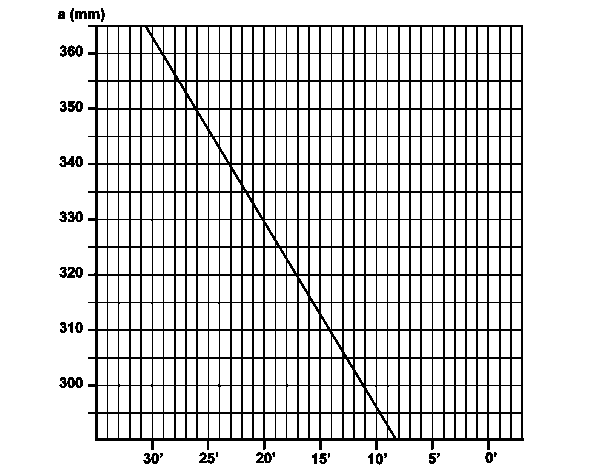

| Annotare il percorso di estensione rilevato (a) nel nomogramma e leggere il valore nominale per la convergenza totale.
|
nomogramma rilevare il valore prescritto di convergenza
|
