ar4015p0100gqa

Smontare, montare la centralina di comando del sistema di controllo pressione pneumatici (RDK)

Tipo ar · tema 40.15 · versione 0100 · 2014-09-24

Valido per: TIPO 461 a partire dall'anno di produzione 2014

Collocazione

Gruppo funzionale 2 Telaio › 40 Ruote, misurazione geometrica del telaio › 40.15 Pressione e controllo pneumatici — Serie 461

EinPAS 26 Sistemi di sicurezza attiva › 26.29 Monitoraggio della pressione pneumatici/regolazione della pressione pneumatici › 26.29.11 Centralina di comando/relè — Serie 461

AR40.15-P-0100GQA

Smontare, montare la centralina di comando del sistema di controllo pressione pneumatici (RDK)

12.09.2014

TIPO

461

a partire dall'anno di produzione 2014

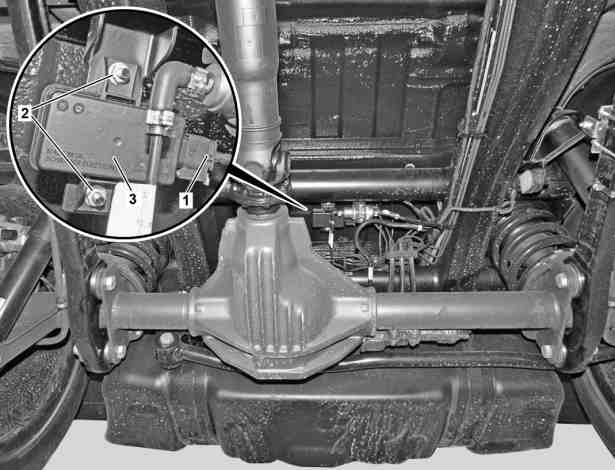

Smontare, montare la centralina di comando del sistema di controllo pressione pneumatici (RDK)

1

Connettore a spina elettrico

2

Dadi

3

Centralina di comando controllo pressione pneumatici

P40.15-2594-06

Smontare, montare

Avvertenza per evitare danni ai componenti elettronici dovuti a scarica elettrostatica

AH54.00-P-0001-01A

1

Leggere i dati della centralina di comando controllo pressione pneumatici con il sistema di diagnosi

In caso di sostituzione della centralina di comando controllo pressione pneumatici.

AD00.00-P-2000-04A

Montaggio: Trasferire i dati letti con il sistema di diagnosi nella nuova centralina di comando controllo pressione pneumatici.

2

Disinserire l'accensione

3

Sollevare il veicolo, montarlo sui cavalletti

AR00.60-P-1000G

4

Staccare il connettore a spina elettrico (1)

5

Svitare i dadi (2)

6

Smontare la centralina di comando controllo pressione pneumatici (3)

7

Montaggio in successione inversa

8

Trasferire i dati precedentemente letti con il sistema di diagnosi nella nuova centralina di comando controllo pressione pneumatici

In caso di sostituzione della centralina di comando controllo pressione pneumatici.

AD00.00-P-2000-04A

9

Riavviare il controllo pressione pneumatici
