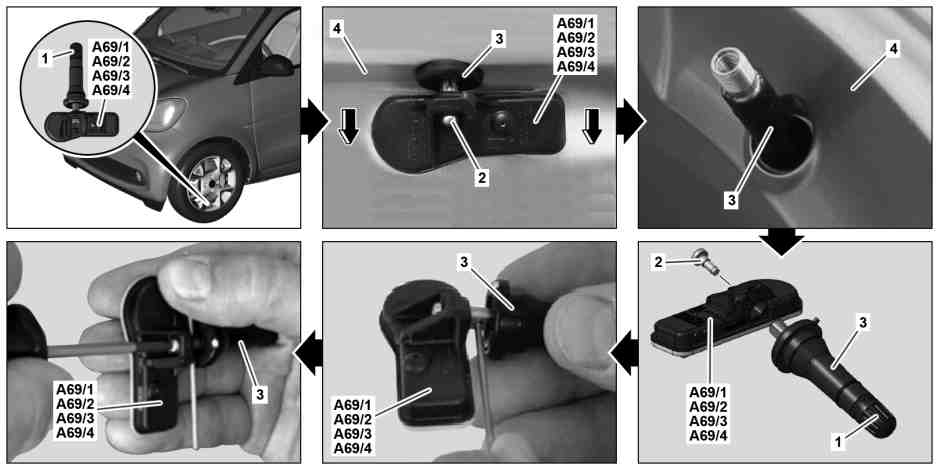

P40.15-2597-09
1 | Cappuccio di protezione valvola | A69/1 | Sensore pressione pneumatici, lato anteriore sinistro | |
2 | Vite | A69/2 | Sensore pressione pneumatici, lato anteriore destro | |
3 | Valvola | A69/3 | Sensore di controllo della pressione pneumatici lato posteriore sinistro | |
4 | Ruota | A69/4 | Sensore pressione pneumatici, lato posteriore destro |
| Smontare | ||
1 | Svitare il cappuccio di protezione valvola (1) | ||
2 | Smontare i pneumatici | ||
3 | Svitare la vite (2) | ||
4 | Sensore di controllo della pressione pneumatici lato anteriore sinistro (A69/1), sensore di controllo della pressione pneumatici lato anteriore destro (A69/2), sensore di controllo della pressione pneumatici lato posteriore sinistro (A69/3) o sensore di controllo della pressione pneumatici lato posteriore destro (A69/4) dalla valvola (3) nel senso indicato dalla freccia | ||
5 | Svitare la valvola (3) dalla ruota (4) | In caso di sostituzione del sensore di controllo pressione pneumatici lato anteriore sinistro (A69/1), del sensore di controllo pressione pneumatici lato anteriore destro (A69/2), del sensore di controllo pressione pneumatici lato posteriore sinistro (A69/3) o del sensore di controllo pressione pneumatici lato posteriore destro (A69/4) o della valvola (3) o della ruota (4). | |
La valvola (3) non può essere smontata senza essere danneggiata e deve quindi essere sempre sostituita. | |||
| Pulire | ||
6 | Pulire il sensore della pressione dei pneumatici lato anteriore sinistro (A69/1), il sensore della pressione dei pneumatici lato anteriore destro (A69/2), il sensore della pressione dei pneumatici lato posteriore sinistro (A69/3), il sensore della pressione dei pneumatici lato posteriore destro (A69/4) | In caso di riutilizzo del sensore di controllo della pressione pneumatici lato anteriore sinistro (A69/1), del sensore di controllo della pressione pneumatici lato anteriore destro (A69/2), del sensore di controllo della pressione pneumatici lato posteriore sinistro (A69/3) o del sensore di controllo della pressione pneumatici lato posteriore destro (A69/4). | |
Il sensore di controllo della pressione pneumatici lato anteriore sinistro (A69/1), il sensore di controllo della pressione pneumatici lato anteriore destro (A69/2), il sensore di controllo della pressione pneumatici lato posteriore sinistro (A69/3) o il sensore di controllo della pressione pneumatici lato posteriore destro (A69/4) può essere riutilizzato anche dopo l'impiego di sigillante per pneumatici TIREFIT. | |||
Rimuovere gli imbrattamenti esclusivamente con un panno pulito e senza pelucchi. Non utilizzare né aria compressa né solventi o detergenti. | |||
7 | Pulire la ruota (4) in corrispondenza del foro della valvola | In caso di sostituzione del sensore di controllo pressione pneumatici lato anteriore sinistro (A69/1), del sensore di controllo pressione pneumatici lato anteriore destro (A69/2), del sensore di controllo pressione pneumatici lato posteriore sinistro (A69/3) o del sensore di controllo pressione pneumatici lato posteriore destro (A69/4) o della valvola (3) o della ruota (4). | |
| Controllare | ||
8 | Eseguire il controllo visivo del sensore di controllo della pressione pneumatici lato anteriore sinistro (A69/1), del sensore di controllo della pressione pneumatici lato anteriore destro (A69/2), del sensore di controllo della pressione pneumatici lato posteriore sinistro (A69/3) o del sensore di controllo della pressione pneumatici lato posteriore destro (A69/4). | In caso di contestazione: | |
| |||
Sostituire il sensore della pressione dei pneumatici lato anteriore sinistro (A69/1), il sensore della pressione dei pneumatici lato anteriore destro (A69/2), il sensore della pressione dei pneumatici lato posteriore sinistro (A69/3), il sensore della pressione dei pneumatici lato posteriore destro (A69/4) | |||
9 | Prelevare la vecchia batteria del sensore di controllo della pressione pneumatici lato anteriore sinistro (A69/1), del sensore di controllo della pressione pneumatici lato anteriore destro (A69/2), del sensore di controllo della pressione pneumatici lato posteriore sinistro (A69/3) o del sensore di controllo della pressione pneumatici lato posteriore destro (A69/4). | Per la batteria del sensore di controllo della pressione pneumatici lato anteriore sinistro (A69/1), del sensore di controllo della pressione pneumatici lato anteriore destro (A69/2), del sensore di controllo della pressione pneumatici lato posteriore sinistro (A69/3) o del sensore di controllo della pressione pneumatici lato posteriore destro (A69/4) è previsto un ciclo di vita di max. 10 anni. | |
In caso di contestazione: | |||
| |||
Sostituire il sensore della pressione dei pneumatici lato anteriore sinistro (A69/1), il sensore della pressione dei pneumatici lato anteriore destro (A69/2), il sensore della pressione dei pneumatici lato posteriore sinistro (A69/3), il sensore della pressione dei pneumatici lato posteriore destro (A69/4) | |||
10 | Controllare la ruota a disco (4) in prossimità del foro valvola per la presenza di danni | In caso di sostituzione del sensore di controllo pressione pneumatici lato anteriore sinistro (A69/1), del sensore di controllo pressione pneumatici lato anteriore destro (A69/2), del sensore di controllo pressione pneumatici lato posteriore sinistro (A69/3) o del sensore di controllo pressione pneumatici lato posteriore destro (A69/4) o della valvola (3) o della ruota (4). | |
In caso di contestazione: | |||
| |||
Sostituire la ruota a disco (4). | |||
| Montare | ||
11 | Inserire la nuova valvola (3) nel sensore di controllo della pressione pneumatici lato anteriore sinistro (A69/1), nel sensore di controllo della pressione pneumatici lato anteriore destro (A69/2), sensore di controllo della pressione pneumatici lato posteriore sinistro (A69/3) o nel sensore di controllo della pressione pneumatici lato posteriore destro (A69/4) | In caso di sostituzione della valvola (3) o della ruota a disco (4). | |
Prestare attenzione alla nuova valvola (3) nel sensore di controllo della pressione pneumatici lato anteriore sinistro (A69/1), nel sensore di controllo della pressione pneumatici lato anteriore destro (A69/2), sensore di controllo della pressione pneumatici lato posteriore sinistro (A69/3) o nel sensore di controllo della pressione pneumatici lato posteriore destro (A69/4). | |||
12 | Avvitare la nuova vite (2) | In caso di sostituzione della valvola (3) o della ruota a disco (4). | |
Non serrare ancora la vite (2). | |||
13 | Inserire l'attrezzo idoneo nei foro della valvola (3) come illustrato | In caso di sostituzione della valvola (3) o della ruota a disco (4). | |
14 | Serrare la vite (2) | In caso di sostituzione della valvola (3) o della ruota a disco (4). | |
Bloccare come illustrato la valvola (3) il sensore di controllo della pressione pneumatici lato anteriore sinistro (A69/1), il sensore di controllo della pressione pneumatici lato anteriore destro (A69/2), sensore di controllo della pressione pneumatici lato posteriore sinistro (A69/3) o il sensore di controllo della pressione pneumatici lato posteriore destro (A69/4) | |||
Vite sensore di controllo della pressione dei pneumatici sulla valvola | |||
15 | Bagnare la valvola (3) con pasta di montaggio | Pasta di montaggio per pneumatici larghi | |
16.1 | Montare la valvola (3) con il sensore di controllo della pressione pneumatici lato anteriore sinistro (A69/1), il sensore di controllo della pressione pneumatici lato anteriore destro (A69/2), il sensore di controllo della pressione pneumatici lato posteriore sinistro (A69/3) o il sensore di controllo della pressione pneumatici lato posteriore destro (A69/4) nel foro della valvola della ruota a disco (4) | In caso di sostituzione del sensore di controllo della pressione pneumatici lato anteriore sinistro (A69/1), del sensore di controllo della pressione pneumatici lato anteriore destro (A69/2), del sensore di controllo della pressione pneumatici lato posteriore sinistro (A69/3) o del sensore di controllo della pressione pneumatici lato posteriore destro (A69/4). | |
16.2 | Avvitare il sensore di controllo della pressione pneumatici lato anteriore sinistro (A69/1), il sensore di controllo della pressione pneumatici lato anteriore destro (A69/2), il sensore di controllo della pressione pneumatici lato posteriore sinistro (A69/3) o il sensore di controllo della pressione pneumatici lato posteriore destro (A69/4) con una nuova vite (2) sulla valvola (3) | In caso di sostituzione della valvola (3) o della ruota a disco (4). | |
Vite sensore di controllo della pressione dei pneumatici sulla valvola | |||
17 | Montare il pneumatico | ||
18 | Avvitare il cappuccio di protezione valvola (1) sulla valvola (3) | ||
19 | Eseguire il processo di inizializzazione del sensore di controllo della pressione pneumatici lato anteriore sinistro (A69/1), del sensore di controllo della pressione pneumatici lato anteriore destro (A69/2), del sensore di controllo della pressione pneumatici lato posteriore sinistro (A69/3) o del sensore di controllo della pressione pneumatici lato posteriore destro (A69/4) con il sistema di diagnosi. | In caso di sostituzione del sensore di controllo della pressione pneumatici lato anteriore sinistro (A69/1), del sensore di controllo della pressione pneumatici lato anteriore destro (A69/2), del sensore di controllo della pressione pneumatici lato posteriore sinistro (A69/3) o del sensore di controllo della pressione pneumatici lato posteriore destro (A69/4). | |
|
Documenti citati
- ad0000p200006sr Collegare, scollegare l'apparecchiatura di diagnosi
- ar4010p1030sr Sostituire il pneumatico
