AR33.20-D-1452A | Smontare, montare il braccio trasversale dell'assale anteriore | 12.11.09 |
ASSALE ANTERIORE 730.408 /410 nel TIPO 901, 902
ASSALE ANTERIORE 730.409 nel TIPO 902
ASSALE ANTERIORE 730.409 /413 nel TIPO 903
ASSALE ANTERIORE 730.411 /414 nel TIPO 904
ASSALE ANTERIORE 730.413 nel TIPO WD1, WD2, WD3, XD1, XD2, XD3, YD1, YD2, YD3
ASSALE ANTERIORE 730.411 nel TIPO XD4, XD5, YD4, YD5
ASSALE ANTERIORE 730.415 nel TIPO WD6, WD7, XD6, XD7, YD6, YD7
ASSALE ANTERIORE 732.2 nel TIPO 690.6
ASSALE ANTERIORE 730.415 nel TIPO 903.61 /66 /67 con CODICE (ZU7) Versione per il Canada
ASSALE ANTERIORE 730.415 nel TIPO 903.61 /66 /67 con CODICE (ZU8) Versione per gli USA
ASSALE ANTERIORE 730.415 nel TIPO 903.61 /62 /66 /67 con CODICE (ZU9) Versione nazionale per il Messico

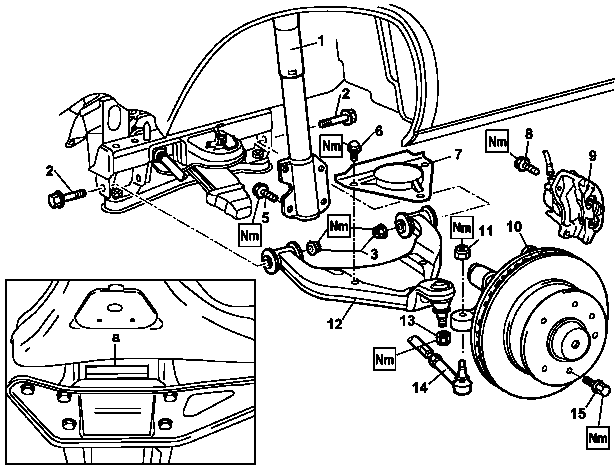

D33.20-0022-06
1 Montante elastico
2 Vite
3 Dado
5 Vite
6 Vite
7 Piastra di arresto
8 Vite
9 Pinza freno
10 Fuso a snodo con mozzo della ruota e disco freno
11 Dado
12 Braccio trasversale
13 Dado
14 Tirante trasversale
15 Bullone della ruota
a Ceppi di montaggio
Rappresentato per l'assale anteriore 730.413
| Smontare | ||
1 | Inserire i ceppi di montaggio tra le molle e le piastre di fissaggio molla | Il veicolo deve poggiare sulle ruote. | |
| Ceppi di montaggio per smontare il braccio trasversale | ||
2 | Smontare le ruote | Montare i cavalletti di sostegno sul longherone davanti all'assale anteriore. | |
3 | Svitare la pinza freno (9) e fissare con un filo metallico nel passaruota | ||
4 | Svitare il dado di fissaggio della barra di accoppiamento sul fuso a snodo | ||
5 | Estrarre la barra di accoppiamento dal fuso a snodo | | |
6 | Sollevare il braccio trasversale con il cric di ca. 10 mm | Per togliere la forza di trazione dal montante elastico. | |
7 | Svitare il montante elastico (1) del fuso a snodo (10) | ||
8 | Abbassare il braccio trasversale (12) | ||
9 | Smontare il braccio trasversale sul fuso a snodo e sul corpo dell'assale anteriore | ||
| |||
Controllare i supporti di gomma sul braccio trasversale, eventualmente sostituire: | |||
Smontare i supporti di gomma sul braccio trasversale | |||
| |||
| Montare | ||
10 | Montare il braccio trasversale sul fuso a snodo e sul corpo dell'assale anteriore | Non serrare ancora i dadi (3) delle viti di fissaggio del supporto del braccio trasversale. | |
| |||
| |||
11 | Sollevare il braccio trasversale con il cric di ca. 10 mm | Per togliere la forza di trazione dal montante elastico. | |
12 | Avvitare il montante elastico (1) sul fuso a snodo (10) | | |
13 | Attaccare la barra di accoppiamento al fuso a snodo ed avvitare il dado di fissaggio (11) |
| |
| |||
14 | Montare la pinza freno (9) sul fuso a snodo (10) | | |
15 | Montare le ruote | ||
16 | Smontare i ceppi di montaggio tra le molle e le piastre di fissaggio molla | ||
17 | Muovere in avanti ed indietro il veicolo di ca. 1m e fargli compiere alcune brevi oscillazioni | ||
18 | Serrare i dadi (3) del supporto braccio trasversale | Il veicolo deve poggiare sulle ruote. | |
| |||
19 | Azionare il freno a pedale finché si è ricreata la pressione frenante |
Passaruota, mozzo
Numero | Denominazione | Assale anteriore | Assale anteriore | ||
BA33.20-N-1002-01A | Dado del braccio trasversale sul corpo assale anteriore | M141,5 | Nm | 150 | 150 |
BA33.20-N-1003-01A | Vite della piastra di arresto sul braccio trasversale | M10 | Nm | 60 | 60 |
BA33.20-N-1005-01A | Dado del braccio trasversale sul fuso a snodo | M201,5 | Nm | 280 | 280 |
Ammortizzatore monotubo assale anteriore
Numero | Denominazione | Tipo 901 con assale anteriore 730.408/410 | Tipo 902 con assale anteriore 730.408/409/410 | |||
BA32.25-N-1002-02A | Vite ammortizzatore monotubo sul fuso a snodo | M141,5 | 1ª fase | Nm | 185 | 185 |
2ª fase | ° | - | - | |||
Ammortizzatore monotubo assale anteriore
Numero | Denominazione | Tipo 904 con assale anteriore 730.411/414 | Tipo | |||
BA32.25-N-1002-02A | Vite ammortizzatore monotubo sul fuso a snodo | M141,5 | 1ª fase | Nm | 185 | 185 |
2ª fase | ° | - | - | |||
Ammortizzatore monotubo assale anteriore
Numero | Denominazione | Tipo | Tipo | |||
BA32.25-N-1002-02A | Vite ammortizzatore monotubo sul fuso a snodo | M141,5 | 1ª fase | Nm | 185 | 185 |
2ª fase | ° | - | - | |||
Ammortizzatore monotubo assale anteriore
Numero | Denominazione | Tipo 690.6 con Assale anteriore 732.210/211/212 | Tipo 903 con Assale anteriore 730.409/413 | |||
BA32.25-N-1002-02A | Vite ammortizzatore monotubo sul fuso a snodo | M141,5 | 1ª fase | Nm | 185 | 185 |
2ª fase | ° | - | - | |||
Ammortizzatore monotubo assale anteriore
Numero | Denominazione | Tipo 903.0/4/6 | |||
BA32.25-N-1002-02A | Vite ammortizzatore monotubo sul fuso a snodo | M141,5 | 1ª fase | Nm | 185 |
2ª fase | ° | - | |||
Pinza freno assale anteriore
Numero | Denominazione | Tipo | Tipo 904 | Tipo 690.6 | ||
BA42.10-N-1001-10A | Vite della pinza freno | M141,5 | Nm | 170 | 170 | 170 |
Pinza freno assale anteriore
Numero | Denominazione | Tipo | Tipo | ||
BA42.10-N-1001-10A | Vite della pinza freno | M141,5 | Nm | 170 | 170 |
Tiranteria dello sterzo
Numero | Denominazione | Tipo | Tipo | |||
BA46.40-N-1001-06D | Dado sulla testa sferica | M141,5 | 1ª fase | Nm | - | - |
2ª fase | ° | - | - | |||
M161,5 | Nm | 130 | 130 | |||
601 589 04 33 00
Estrattore
730 589 02 33 00
Estrattore
730 589 00 43 00
Attrezzo d'inserimento e disinserimento
Documenti citati
- ar3320d145201a Smontare, montare il supporto di gomma sul braccio trasversale
- ar3320d145202a Smontare il braccio trasversale sul fuso a snodo e sul corpo dell'assale anteriore
- ar3320d145203a Montare il braccio trasversale sul fuso a snodo e sul corpo dell'assale anteriore
- ar4010d1100a Smontare, montare le ruote
- wf5850n332001a Ceppi di montaggio per smontare il braccio trasversale
