Smontare, montare il mozzo della ruota anteriore

AR33.20-D-0310C

Smontare, montare il mozzo della ruota anteriore

9.12.09

14.11.00

Valore modificato da 140 Nm a 150 Nm

Valore modificato in BA33.20-N-1004-01A per l'assale anteriore 730.604

*BA33.20-N-1004-01A

 

Smontaggio, montaggio

1

Sollevare la vettura con l'elevatore nella fossa oppure con il cric d'officina

 Montare i cavalletti di sostegno.

AR00.60-D-1000-01B



*BA40.10-N-1001-01B

2

Smontare le pastiglie del freno

AR42.10-D-1600B

3

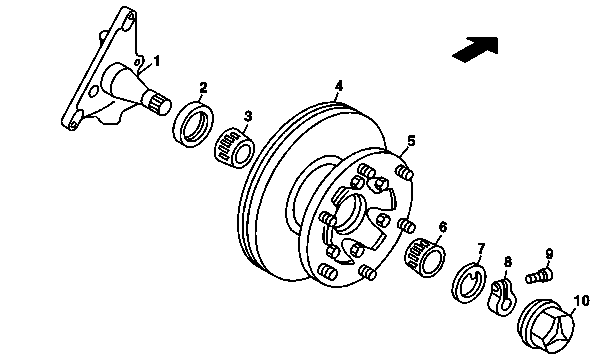

Smontare la pinza del freno sul fuso a snodo anteriore (1) e legarla nel passaruota per esempio con filo per saldatura



*BA42.10-N-1001-10C

4

Smontare la calotta del grasso (10) sul mozzo della ruota anteriore (5)

 Montaggio: Riempire con grasso la calotta del grasso (10).

AR33.20-D-0310-07C



*BA33.20-N-1004-01A



*001589740900

5

Smontare il mozzo della ruota anteriore (5) con il disco del freno (4) dal fuso a snodo anteriore (1)

 Sostituire il paraolio radiale (2).

AR33.20-D-0310-08C

 Controllare l'anello di spinta sul fuso a snodo, eventualmente sostituirlo.

AR33.25-D-0400-09C

 Montaggio: Ingrassare il cuscinetto a rulli conici esterno (6) e il cuscinetto a rulli conici interno (3).



*BF33.20-N-1001-01A

 Ass. ant. 730.604/605

*730589011500

 Ass. ant. 730.712

*733589001500

6

Montaggio in successione inversa

 Prima di regolare il gioco dei cuscinetti ruota, abbassare il veicolo.

7

Misurare, regolare il gioco del cuscinetto ruota del mozzo della ruota anteriore (5)

AR33.20-D-0300-01C

*BE33.20-N-1001-01A



*BA33.20-N-1001-01A



*001589532100



*363589022100



*366589002105

Numero

Denominazione

Assale anteriore
730.4/604/605/
606/712

BE33.20-N-1001-01A

Gioco del cuscinetto ruota assale anteriore

mm

0,02...0,04

Numero

Denominazione

Assale anteriore
730.604 nel tipo 667, 668, 670

Assale anteriore
730.605 nei nel tipo 668, 670

Assale anteriore
730.712 nel tipo 670

BA33.20-N-1001-01A

Vite a testa esagonale cava per dado serraggio regolazione gioco cuscinetto ruota

Nm

30

30

30

BA33.20-N-1004-01A

Calotta grasso su mozzo ruota

Nm

150

150

150

Numero

Denominazione

Tipo 667, 668, 670

BA40.10-N-1001-01B

Dado per ruota

M14x1,5

Nm

180

M18x1,5

Nm

250

Numero

Denominazione

Tipo
667, 668, 670 con assale anteriore 730.604

Tipo
668, 670 con assale anteriore 730.605

BA42.10-N-1001-10C

Pinza freno sul fuso a snodo anteriore

M121,5

Nm

110

110

M141,5

Nm

-

-

M161,5

Nm

-

-

Numero

Denominazione

Tipo
670 con assale anteriore 730.712

BA42.10-N-1001-10C

Pinza freno sul fuso a snodo anteriore

M121,5

Nm

110

M141,5

Nm

-

M161,5

Nm

-

Numero

Denominazione

Assali anteriori 730.604/605

Assale anteriore 730.712

BF33.20-N-1001-01A

Grasso multiuso

Quantità di riempimento per mozzo della ruota

g

80

100

Specifiche per i materiali di consumo

Foglio

BB00.40-P-0267-00A

BB00.40-P-0267-00A
