AR32.22-D-2004A

Smontaggio e rimontaggio della camera aria assale posteriore

25.6.96

TIPO 668, 670 con CODICE (CE2) sospensione pneumatica posteriore

D32.22-0004-09

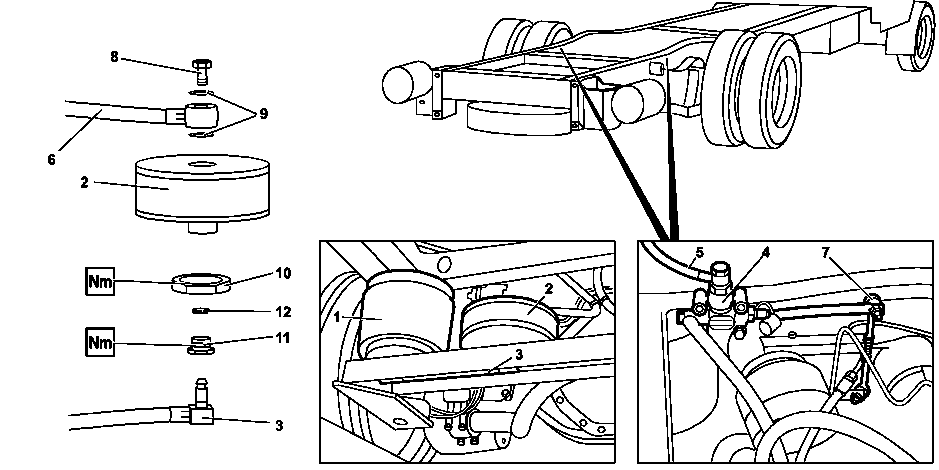

Raffigurazione: lato sinistro del veicolo, lato destro analogamente.

1 Soffietto molla pneumatica

2 Camera aria

3 Tubazione di collegamento

4 Valvola di comando altezza

5 Tubazione di mandata al serbatoio di riserva

6 Tubazione di mandata alla valvola di comando altezza

7 Asta di azionamento valvola di comando altezza

8 Vite cava

9 Anelli di tenuta

10 Dado

11 Riduzione

12 Anello ad espansione

 	Smontaggio e rimontaggio
1	Eliminare la pressione dalla sospensione pneumatica	 Per questa operazione staccare la tubazione di mandata (6) alla camera aria (2) finchè la pressione si scarica.
2	Svitare la tubazione di mandata (6) alla valvola di comando altezza (4) in alto in corrispondenza della camera aria (2).	 Rimontaggio: sostituire gli anelli di tenuta (9).  Non scambiare la tubazione di mandata (6) lato sinistro / destro.
3	Svitare la riduzione (11), staccare la tubazione di collegamento (3) dalla camera aria (2).		*WH58.30-Z-1043-06A
			*WH58.30-Z-1044-06A
			*BA32.22-N-1002-01B
4	Svitare il dado (10) dalla camera aria (2) in basso e smontare la camera aria (2).		*BA32.22-N-1001-01B
5	Rimontaggio nella sequenza inversa.
6	Controllare l'ermeticità della sospensione pneumatica.		AR32.22-D-8000A

 Soffietto molla pneumatica

Numero	Denominazione		Tipo 668, 670 con CODICE CE2 (sospensione pneumatica posteriore


BA32.22-N-1001-01B	Dado per il fissaggio del soffietto molla pneumatica o camera aria a traversa soffietto	Nm	70
BA32.22-N-1002-01B	Riduzione a soffietto molla pneumatica o camera aria	Nm	15–25

Attrezzi reperibili nel commercio

Numero	Denominazione
WH58.30-Z-1043-06A	Chiave a zampa di gallina SW24 (3/8")
WH58.30-Z-1044-06A	Prolunga speciale per chiave a zampa di gallina 150 mm (3/8")
