AR28.80-D-1020A | Smontare, montare il coperchio dell'albero di comando/albero primario | 2.3.12 |
RIPARTITORE DI COPPIA 750.893

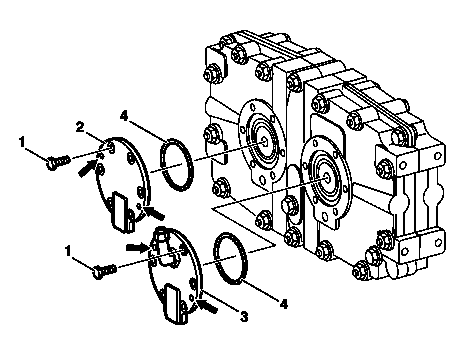

D28.80-0007-11
1 Vite
2 Coperchio (albero primario)
3 Coperchio (albero di comando)
4 Rondella di compensazione
| Smontare, montare | ||
1 | Smontare il coperchio (2, 3) | Avvitare due viti nel coperchio (freccia) ed estrarlo | |
Montaggio: spalmare con sigillante la superficie di tenuta. | |||
2 | Togliere le rondelle di compensazione (4) | Montaggio: se su un lato sono montate più rondelle di compensazione, montare quella con lo spessore maggiore rivolta verso l'anello esterno del cuscinetto. | |
3 | Rimontare in ordine inverso |
Materiale per la riparazione
Numero | Denominazione | N. di ordinazione |
BR00.45-Z-1092-02A | Kit di incollaggio carrozzeria, adesivo a 2 componenti | A 009 989 36 71 |
