Smontare, montare i tiranti di comando del cambio

AR26.60-D-6626TS

Smontare, montare i tiranti di comando del cambio

17.08.2018

Cambio

700.76 nel tipo 910

Cambio

711.6 nel tipo 907

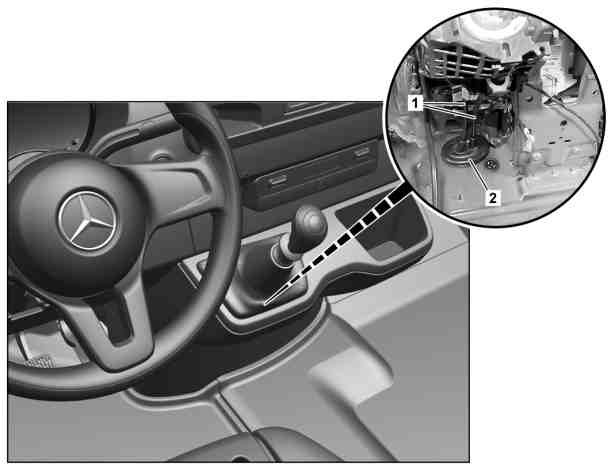

1

Tiranti di comando

2

Cuffia dei tiranti di comando

 Pericolo

Pericolo di morte in caso di scivolamento o di ribaltamento del veicolo dalla piattaforma di sollevamento

Allineare il veicolo tra i montanti della piattaforma di sollevamento e posizionare i quattro piattelli di alloggiamento in corrispondenza dei punti di alloggiamento per piattaforma prescritti dal costruttore del veicolo.

AS00.00-Z-0010-01A

 Attenzione

Pericolo di lesioni a causa di tagli o abrasioni provocati dai bordi taglienti dei componenti del veicolo.

Per gli interventi sui componenti del veicolo taglienti e non sbavati o per gli interventi nelle zone circostanti, indossare sempre guanti di protezione.
Sbavare le lamiere di riparazione.

AS00.00-Z-0017-01A

Avvertenza tecnica

Avvertenza per l'esecuzione dei lavori di riparazione nell'abitacolo

AH68.00-N-0001-01S



Smontare

1

Commutare il cambio in posizione di folle.

2

Sollevare la vettura.

Cambio 711.6 nel tipo 907

AR00.60-D-1000-04TS

Avvertenza tecnica

Avvertenze per il sollevamento

AH00.60-N-0100-01TS

3

Smontare il rivestimento sinistro sottoscocca.

Se montati.

Cambio 711.6 nel tipo 907

AR61.30-D-1001TS

4

Staccare i tiranti di comando (1) dal cambio.

Tipo 907 con cambio 711.6

AR26.60-D-6626-01TS

Tipo 910 con cambio 700.76

AR26.60-D-6626-01TSF

5

Abbassare il veicolo.

Tipo 907 con cambio 711.6

6

Smontare la griglia del cambio.

AR26.60-D-6611TS

7

Sganciare la cuffia dei tiranti di comando (2) dal pianale della carrozzeria.

 Dispositivo di sgancio

*452589016300

8

Smontare i tiranti di comando (1).


Non piegare i tiranti di comando (1).
Altrimenti possono verificarsi problemi durante l'innesto delle marce.

 A tal fine estrarre i tiranti di comando (1) con cautela verso l'alto dal pianale della carrozzeria.



Controllare

9

Controllare se i tiranti di comando (1), la cuffia dei tiranti di comando (2) e le sedi dei giunti sferici presentano usura o danneggiamenti.

Se i tiranti di comando (1), la cuffia dei tiranti di comando (2) o le sedi dei giunti sferici sono motivo di contestazione,



Sostituire i tiranti di comando (1).



Montare

10

Montare i tiranti di comando (1).


Non piegare i tiranti di comando (1).
Altrimenti possono verificarsi problemi durante l'innesto delle marce.

11

Montare la cuffia dei tiranti di comando (2) sul pianale della carrozzeria.

 Prestare attenzione al corretto posizionamento della cuffia dei tiranti di comando (2) sul pianale della carrozzeria.

12

Montare la griglia del cambio.

AR26.60-D-6611TS

 I tiranti di comando (1) non possono ancora essere regolati.

13

Sollevare la vettura.

Cambio 711.6 nel tipo 907

14

Montare i tiranti di comando (1) sul cambio.

Cambio 700.76 nel tipo 910

AR26.60-D-6626-01TSF

Cambio 711.6 nel tipo 907

AR26.60-D-6626-01TS

Grasso di lunga durata

*BR00.45-Z-1001-06A

15

Montare il rivestimento sottoscocca lato sinistro.

Cambio 711.6 nel tipo 907
Se montati.

AR61.30-D-1001TS

16

Abbassare il veicolo.

Cambio 711.6 nel tipo 907

17

Regolare i tiranti di comando (1).

AR26.60-D-6633TS

18

Montare la griglia del cambio completamente.

AR26.60-D-6611TS

Materiali per la riparazione

Numero

Denominazione

Numero di ordinazione

BR00.45-Z-1001-06A

Grasso di lunga durata

A 000 989 63 51 11
