Smontare, montare la guarnizione sulla leva del cambio

Tipo ar · tema 26.60 · versione 0102 · 2001-06-28

Valido per: CAMBIO 711.605 nei TIPI 901.6, 902.6, 903.6 CAMBIO 711.620 nei TIPI 901.6, 902.6, 903.6, 904.6 CAMBIO 711.621 nel TIPO 905.6 CAMBIO 711.620 nel TIPO 690.6

Collocazione

Gruppo funzionale 2 Telaio › 26 Cambio meccanico, presa di forza secondaria › 26.60 Comando del cambio — Serie 690 (modelli 6**) · Serie 901 (modelli 6**) · Serie 902 (modelli 6**) · Serie 903 (modelli 6**) · Serie 904 (modelli 6**) · Serie 905 (modelli 6**)

EinPAS 17 Organi della trasmissione/assale › 17.35 Sistema di innesto/comando delle marce › 17.35.30 Modulo di comando del cambio/leva del cambio manuale/asta d'innesto/tirante di comando — Serie 690 (modelli 6**) · Serie 901 (modelli 6**) · Serie 902 (modelli 6**) · Serie 903 (modelli 6**) · Serie 904 (modelli 6**) · Serie 905 (modelli 6**)

Valido anche per motori/cambi: 711 605, 711 620, 711 621

AR26.60-D-6602A

Smontare, montare la guarnizione sulla leva del cambio

18.5.99

CAMBIO 711.605 nei TIPI 901.6, 902.6, 903.6

CAMBIO 711.620 nei TIPI 901.6, 902.6, 903.6, 904.6

CAMBIO 711.621 nel TIPO 905.6

CAMBIO 711.620 nel TIPO 690.6

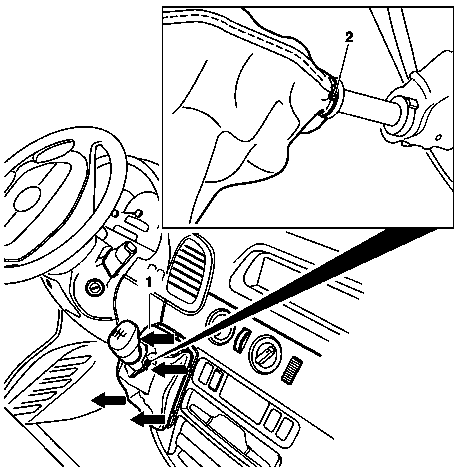

Smontare, montare la guarnizione sulla leva del cambio

D26.60-0020-12

1 Soffietto

2 Fascetta fermacavi

 	Smontare, montare
1	Staccare la guarnizione (1) dall'incavo sul cruscotto e rivoltarla in alto.
2	Tagliare ed estrarre le fascette cavi (2)	Montaggio: inserire una nuova fascetta cavi e fissare la guarnizione al pomello della leva del cambio.
3	Estrarre la guarnizione (1) tirandola sopra il pomello della leva del cambio	 Lasciare il pomello sulla leva del cambio.
4	Montaggio in successione inversa
