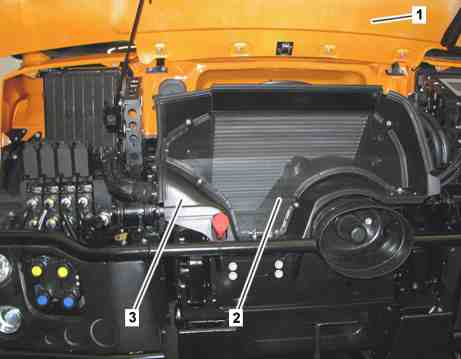

Illustrazioni riferite al tipo 405.104 |
1 | Cofano motore |
2 | Griglia di protezione |
3 | Segmento convogliatore aria |
G09.41-3190-81
5 | Albero condotto |
6 | Dispositivo di tensionamento |
7 | Supporto del comparatore |
8 | Comparatore |
G26.45-3256-81
5 | Albero condotto |
6 | Dispositivo di tensionamento |
7 | Supporto del comparatore |
8 | Comparatore |
9 | Leva di montaggio |
G26.45-3257-81
Avviso | Pericolo di lesioni per incastro o schiacciamento, in caso estremo di troncaturadi arti, durante interventi su organi meccanici | Durante il moto dei componenti non devono trovarsi arti o altre parti del corpo nel raggio di azione degli organi meccanici. | |
| Smontare | ||
1 | Aprire il cofano motore (1) | Vedi le istruzioni d'uso. | |
2 | Smontare la griglia di protezione (2) | ||
3 | Smontare il segmento per la conduzione dell'aria (3) | ||
4 | Smontare la copertura davanti all'albero condotto (5) | ||
| Controllare | ||
5 | Montare il dispositivo di serraggio (6) sull'albero condotto (5) e serrare le viti | Dispositivo di serraggio | |
6 | Ruotare l'albero condotto (5) e spostarlo all'indietro con un martello di gomma o una leva di montaggio adeguata (freccia A) | In modo da spostare il gioco su un lato. | |
7 | Montare il supporto del comparatore (7) con il comparatore (8) sul riduttore della presa di forza | Supporto comparatore | |
Comparatore | |||
8 | Posizionare il comparatore (8) con precarico sul lato frontale dell'albero condotto (5) | ||
9 | Impostare la scala del comparatore (8) su zero | ||
10 | Con entrambe le mani spingere il dispositivo di serraggio (6) nonché l'albero condotto (5) in direzione del riduttore della presa di forza (freccia A) e mantenerli in posizione, leggere il gioco sul comparatore (8) e annotare il valore | ||
11 | Con due leve di montaggio (9) spingere all'indietro il dispositivo di serraggio (6) nonché l'albero condotto (5) (freccia B) e mantenerli in posizione, leggere il gioco sul comparatore (8) e annotare il valore | Mentre lo si spinge all'indietro non ruotare l'albero condotto (5). | |
12 | Sommare entrambi i valori di misurazione annotati e confrontare la somma con il valore teorico per il gioco assiale | Gioco assiale albero condotto | |
in caso di problemi | |||
| |||
Disassemblare il riduttore della presa di forza, correggere il gioco assiale e riassemblare il riduttore della presa di forza. | |||
| Montare | ||
13 | Smontare il supporto del comparatore (7) e il comparatore (8) | ||
14 | Smontare il dispositivo di serraggio (6) | ||
15 | Montare la copertura davanti all'albero condotto (5) | ||
16 | Montare il segmento per la conduzione dell'aria (3) | ||
17 | Montare la griglia di protezione (2) | ||
18 | Chiudere il cofano motore (1) | Vedi le istruzioni d'uso. |
Valori di controllo e di regolazione ingranaggio della presa di forza |
Numero | Denominazione | Tipo 405.050/100/101/102/103/120/121/122/123/200/201/220/221 con codice N08 con "Vecchia variante del corpo della pompa" | Tipo 405.050/100/101/102/103/120/121/122/123/200/201/220/221 con codice N08 con "Nuova variante del corpo della pompa" | |
BE26.45-N-1005-02B | Gioco assiale albero condotto | mm | 0,03...0,08 | 0,03...0,08 |
001 589 53 21 00
Comparatore
405 589 06 31 00
Dispositivo di serraggio
363 589 02 21 00
Supporto comparatore
Documenti citati
- ar2645g0101bb Scomporre, ricomporre il riduttore per l'albero della presa di forza
- as0000z000901a Pericolo di lesioni per incastro o schiacciamento, in caso estremo di troncaturadi arti, durante interventi su organi meccanici
