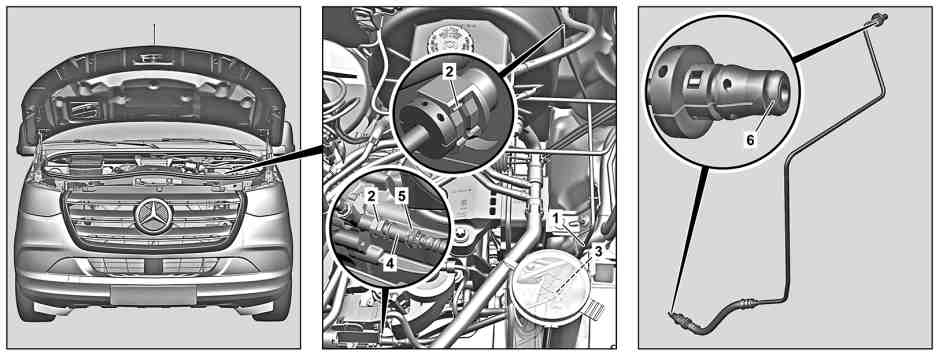

D25.20-1119-08
1 | Tubazione idraulica frizione | 3 | Supporto | |
2 | Clip | 6 | Anelli di tenuta |
Attenzione | Pericolo di avvelenamento in caso di ingestione di liquido freni Pericolo di lesioni in caso di contatto della cute e degli occhi con il liquido freni | Versare il liquido per freni esclusivamente in recipienti idonei ed opportunamente contrassegnati. Durante la manipolazione di liquido per freni indossare occhiali e indumenti protettivi. | |
Avvertenza tecnica | Avvertenze sul liquido per i freni | ||
Avvertenza tecnica | Avvertenze relative ai lavori sul sistema di azionamento della frizione | ||
| Smontare, montare | ||
1 | Aspirare il liquido dei freni dal serbatoio del liquido dei freni. | A tal fine aprire il serbatoio del liquido dei freni. | |
Apparecchiature/attrezzi reperibili in commercio | |||
| Pulire | ||
2 | Pulire la tubazione idraulica frizione (1) in corrispondenza dei punti di sezionamento. | Prodotto di pulizia per il montaggio | |
3 | Sbloccare la clip (2) sul cilindro attuatore della frizione. | Sbloccare la clip (2) con un attrezzo idoneo. | |
4 | Staccare la tubazione idraulica frizione (1) in corrispondenza del punto di sezionamento cilindro attuatore della frizione. | Raccogliere il liquido dei freni che fuoriesce e chiudere le aperture. | |
Set di tappi | |||
5 | Sbloccare la clip (2) sul cuscinetto centrale di disinnesto della frizione. | Sbloccare la clip (2) con un attrezzo idoneo. | |
6 | Staccare la tubazione idraulica frizione (1) in corrispondenza del punto di sezionamento cuscinetto centrale di disinnesto della frizione. | Raccogliere il liquido dei freni che fuoriesce e chiudere le aperture. | |
Set di tappi | |||
7 | Smontare la tubazione idraulica frizione (1) verso l'alto. | A tal fine smontare il supporto (3) dal longherone. | |
Montaggio: Controllare gli anelli di tenuta (6) e il supporto (3) per danneggiamenti. | |||
Se si riscontrano tracce di usura o danneggiamenti | |||
| |||
sostituire il rispettivo anello di tenuta (6) o il supporto (3). | |||
8 | Montaggio in successione inversa | ||
9 | Sfiatare il sistema di azionamento della frizione. | ||
| Controllare | ||
10 | Controllare la tenuta del sistema di azionamento della frizione. | Solo controllo visivo. |
129 589 00 91 00
Set di tappi
Documenti citati
- ah2520n000301ts Avvertenze relative ai lavori sul sistema di azionamento della frizione
- ah4250p000101a Avvertenze sul liquido per i freni
- ar2520d0072tsf Sfiatare il sistema di azionamento della frizione
- as4250z000101a Pericolo di avvelenamento in caso di ingestione di liquido freni Pericolo di lesioni in caso di contatto della cute e degli occhi con il liquido freni
