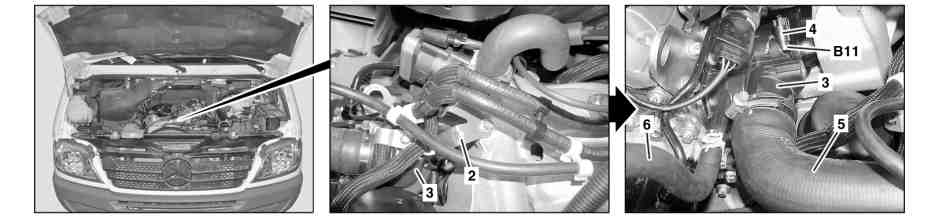

D20.10-1129-07
2 | Supporto | 5 | Flessibile del liquido di raffreddamento | |
3 | Termostato del liquido di raffreddamento | 6 | Flessibile del liquido di raffreddamento | |
4 | Connettore a spina elettrico | B11 | Sensore di temperatura liquido di raffreddamento |
| Smontare, montare | ||
1 | Scaricare il liquido di raffreddamento dal radiatore | ||
2 | Svitare le viti e smontare il supporto (2) dal termostato del liquido di raffreddamento (3) e dal ripartitore dell'aria di sovralimentazione | ||
3 | Staccare il connettore a spina elettrico (4) | ||
4 | Smontare i flessibili del liquido di raffreddamento (5, 6) dal termostato del liquido di raffreddamento (3) | Montaggio: Controllare il danneggiamento delle fascette sui flessibili del liquido di raffreddamento (5, 6) e in caso di necessità sostituirli. | |
5 | Smontare il termostato del liquido di raffreddamento (3) dalla testata | Montaggio: Sostituire la guarnizione. | |
Vite scatola termostato del liquido di raffreddamento sulla testata | |||
6 | Pulire la superficie di tenuta della testata | ||
7 | Smontare il sensore di temperatura liquido di raffreddamento (B11) | In caso di sostituzione del termostato del liquido di raffreddamento (3) | |
8 | Montaggio in successione inversa |
Documenti citati
- ar1560d2711r Smontaggio, montaggio del trasduttore di temperatura liquido di raffreddamento
- ar2000d1140r Scaricare, rifornire il liquido di raffreddamento e controllare la tenuta dell'impianto di raffreddamento.
