Smontare, montare il serbatoio AdBlue

AR14.40-P-2014OLC

Smontare, montare il serbatoio AdBlue

28.06.2019

Tipo

213, 238 con motore 654

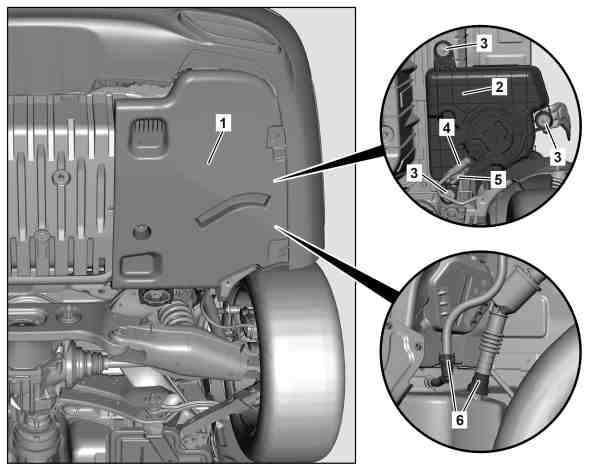

Illustrazione riferita al tipo 213 senza codice U85 (serbatoio AdBlue®)

1

Copertura

2

Serbatoio AdBlue®

3

Viti

4

Tubazione AdBlue®

6

Punti di sezionamento

 Pericolo

Pericolo di morte in caso di scivolamento o di ribaltamento del veicolo dalla piattaforma di sollevamento

Allineare il veicolo tra i montanti della piattaforma di sollevamento e posizionare i quattro piattelli di alloggiamento in corrispondenza dei punti di alloggiamento per piattaforma prescritti dal costruttore del veicolo.

AS00.00-Z-0010-01A

 Avviso

Pericolo di ustioni e scottature dovute a liquido bollente durante i lavori sulle tubazioni AdBlue e sui componenti ad esse collegati. Pericolo di lesioni alla pelle e agli occhi durante la manipolazione di AdBlue. Pericolo di intossicazione per ingestione di AdBlue

Versare l'AdBlue solo in recipienti adeguati. Iniziare con i lavori sul sistema di post-trattamento dei gas di scarico solo dopo aver scaricato la pressione.

AS14.40-Z-0001-01A

Avvertenza tecnica

Avvertenze per evitare danni causati da impurità o corpi estranei

AH00.00-P-5000-01A

Avvertenze sull'impiego, sulle caratteristiche e sulla manipolazione dell'AdBlue

AH14.40-N-0001-01A



Smontare

1

Svuotare il serbatoio AdBlue® (2)

Tipo 213, 238 con motore 654
con codice U79 (Depurazione dei gas di scarico diesel BLUETEC (SCR) generazione 3)

AR14.40-P-2068OGW

2

Smontare la copertura (1)

3

Staccare il parafango interno del parafango posteriore destro di quanto necessario a rendere accessibili i punti di giunzione (6)

AR88.10-P-1400LWE

4

Pulire il bocchettone di riempimento e la tubazione di sfiato in corrispondenza dei punti di giunzione (6)

5

Sbloccare il bocchettone di riempimento e la tubazione di sfiato in corrispondenza dei punti di giunzione (6) e staccarli dal raccordo

6

Chiudere gli attacchi con calotte di protezione pulite

 Set di calotte di protezione

*001589019100

7

Smontare la tubazione AdBlue® (4) dal serbatoio AdBlue® (2)

8

Raccogliere l'AdBlue® in fuoriuscita in un contenitore idoneo

9

Chiudere gli attacchi con calotte di protezione pulite

 Set di calotte di protezione

*001589019100

10

Sbloccare e staccare i connettori a spina elettrici dal serbatoio AdBlue® (2)

11

Svitare le viti (3) e smontare il serbatoio AdBlue® (2)



Montare

12

Montare il serbatoio AdBlue® (2) e serrare le viti (3)

 Vite serbatoio AdBlue® sulla carrozzeria

*BA14.40-P-1001-02E

 Vite/dado serbatoio AdBlue® sul supporto

*BA14.40-P-1002-02E

13

Innestare i connettori a spina elettrici sul serbatoio AdBlue® (2) fino a bloccarli

14

Rimuovere le calotte di protezione dalla tubazione AdBlue® (4) e dal serbatoio AdBlue® (2)

15

Montare la tubazione AdBlue® (4) sul serbatoio AdBlue® (2)

16

Rimuovere le calotte di protezione da bocchettone di riempimento, tubazione di sfiato e serbatoio AdBlue® (2)

17

Montare il bocchettone di riempimento e la tubazione di sfiato in corrispondenza dei punti di giunzione (6) e bloccarli

18

Montare il parafango interno nel parafango posteriore destro

AR88.10-P-1400LWE

19

Montare la copertura (1)

20

Riempire il serbatoio AdBlue® (2)

Tipo 213, 238 con motore 654
con codice U79 (Depurazione dei gas di scarico diesel BLUETEC (SCR) generazione 3)

AR14.40-P-2068OGW

21

Collegare il sistema di diagnosi e scrivere il livello di riempimento del serbatoio AdBlue® (2) nella centralina di comando AdBlue®



Tipo 238

AD00.00-P-2000-06LWO



Tipo 213

AD00.00-P-2000-04B

 Trattamento dei gas di scarico

Numero

Denominazione

Motore 654 nel tipo 213

Motore 654 nel tipo 238

BA14.40-P-1001-02E

Vite serbatoio AdBlue® sulla carrozzeria

Nm

23

23

 Trattamento dei gas di scarico

Numero

Denominazione

Motore 654 nel tipo 213

Motore 654 nel tipo 238

BA14.40-P-1002-02E

Vite/dado serbatoio AdBlue® sul supporto

Nm

23

23
