ar1430p7255v

Smontare, montare la valvola di commutazione della pompa pneumatica

Tipo ar · tema 14.30 · versione 0100 · 2004-06-03

Valido per: MOTORE 272.9 nel TIPO 171.4

Collocazione

Gruppo funzionale 1 Motore › 14 Collettore di scarico, freno motore, impianto di depurazione gas di scarico › 14.30 Iniezione aria — Serie 171 (modelli 4**)

EinPAS 15 Motore › 15.40 Impianto di scarico/post-trattamento dei gas di scarico › 15.40.13 Tubazione/flessibile/valvola — Serie 171 (modelli 4**)

Valido anche per motori/cambi: 272 9**

AR14.30-P-7255V

Smontare, montare la valvola di commutazione della pompa pneumatica

18.12.03

MOTORE 272.9 nel TIPO 171.4

Smontare, montare la valvola di commutazione della pompa pneumatica

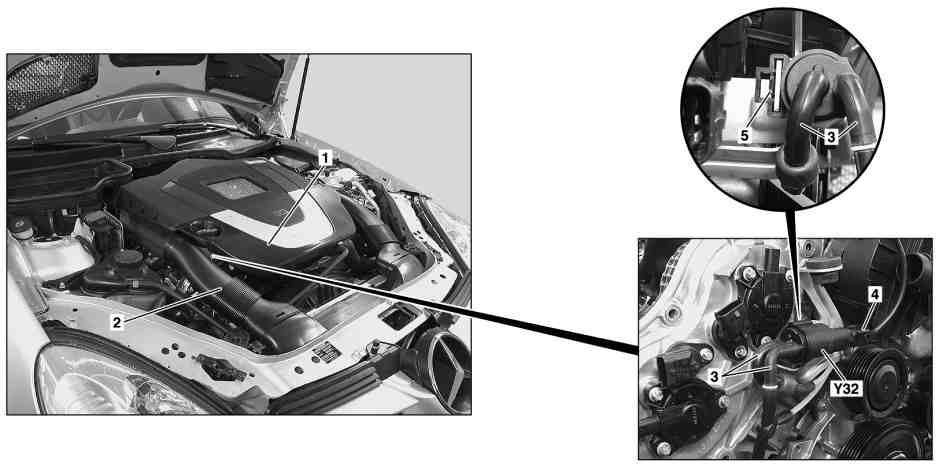

P14.30-2080-09

1 Copertura anteriore del motore

2 Canale aria aspirata destro

5 Linguetta di bloccaggio

Y32 Valvola di commutazione pompa aria

3 Tubazioni pneumatiche

4 Connettore a spina elettrico

Smontare, montare

1

Aprire il cofano motore

AR88.40-P-1000V

2

Smontare la copertura anteriore del motore (1)

Estrarre verso l'alto dalle sedi la carenatura del motore anteriore (1).

3

Smontare il canale aria aspirata destro (2)

4

Sfilare le tubazioni pneumatiche (3) dalla valvola di commutazione pompa pneumatica (Y32)

Controllare le tubazioni pneumatiche (3) sulla presenza di usura e danni, se necessario sostituire.

5

Staccare il connettore a spina elettrico (4) dalla valvola di commutazione pompa pneumatica (Y32)

6

Scalzare la linguetta di bloccaggio (5) e sfilare la valvola di commutazione pompa pneumatica (Y32) dal supporto

7

Montaggio in successione inversa
