AR14.30-P-7255TS | Smontare, montare la valvola di commutazione della pompa pneumatica | 22.5.06 |
MOTORE 156, 272, 273 nel TIPO 211
MOTORE 156, 272.943 /964, 273 nel TIPO 219
MOTORE 156 nel TIPO 209

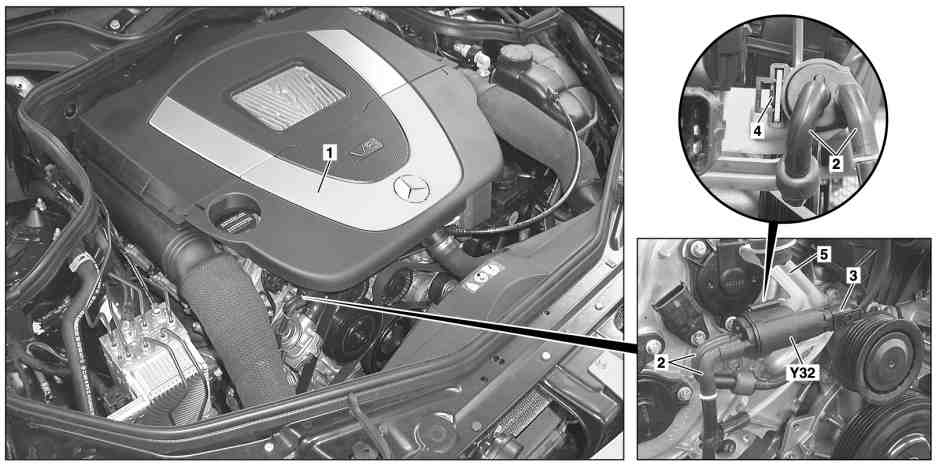

P14.30-2116-09
1 Carena motore lato anteriore
2 Tubazione pneumatica
5 Supporto
Y32 Valvola di commutazione pompa pneumatica
3 Connettore a spina elettrico
4 Staffa di bloccaggio
| Smontare, montare | ||
Pericolo! | Pericolo di lesioni dovute allo schiacciamento o incastramento delle dita durante lo smontaggio, il montaggio ed i lavori di regolazione su cofani, porte, coperchi e sul tetto scorrevole | Durante lo spostamento dei componenti, gli arti o altre parti del corpo non devono trovarsi nell'area interessata dal movimento. | |
| Avvertenze sulla prevenzione di danni a componenti elettronici causati da scariche elettrostatiche | ||
1 | Disinserire l'accensione, estrarre la chiave di accensione (chiave trasmittente) | Nei veicoli con codice 889 Keyless Go: premere ripetutamente il pulsante di avvio e di arresto Keyless Go fino a disinserire l'accensione. Togliere la scheda trasmittente Keyless Go o la chiave trasmittente dal veicolo e tenerla fuori dal raggio d'azione del trasmettitore | |
2 | Estrarre la copertura anteriore del motore (1) verso l'alto dagli alloggiamenti. | ||
3 | Sfilare le tubazioni pneumatiche (2) dalla valvola di commutazione pompa pneumatica (Y32) | Per smontare le tubazioni pneumatiche (2) non utilizzare attrezzi appuntiti o affilati onde evitare il danneggiamento delle stesse. | |
Controllare le tubazioni pneumatiche (2) sulla presenza di usura e danni, all'occorrenza sostituire. | |||
4 | Staccare il connettore a spina elettrico (3) dalla valvola di commutazione pompa pneumatica (Y32) | ||
5 | Staccare il fermaglio (4) e sfilare la valvola di commutazione pompa pneumatica (Y32) dal supporto (5) | ||
6 | Montaggio in successione inversa |
