Smontare, montare la puleggia della pompa pneumatica
Tipo ar · tema 14.30 · versione 0105 · 2009-12-17
Valido per: MOTORE 119.97, 120.98
Collocazione
Gruppo funzionale 1 Motore › 14 Collettore di scarico, freno motore, impianto di depurazione gas di scarico › 14.30 Iniezione aria
EinPAS 15 Motore › 15.18 Trasmissione a cinghia › 15.18.30 Cinghia/puleggia/tenditore/rullo di rinvio
EinPAS 15 Motore › 15.40 Impianto di scarico/post-trattamento dei gas di scarico › 15.40.36 Pompa pneumatica
Valido anche per motori/cambi: 119 97*, 120 98*
AR14.30-P-7252F
| Smontare, montare la puleggia della pompa pneumatica
| 4.12.09
|
MOTORE 119.97, 120.98

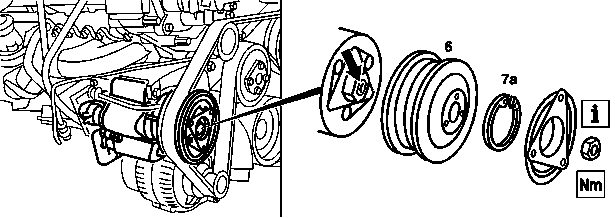

6 Puleggia
7a Anello di sicurezza
Pos. fig., ecc.
| Avvertenze di lavoro
|
|
|
| Smontare, montare la cinghia trapezoidale a nervature
| Vedi istruzioni di riparazione motore parte meccanica II motore 119 o motore 120, n. di lavoro 13-3420
|
|
| Dado
| Durante l'avvitamento bloccare con l'esagono cavo (freccia)
|
|
|
|
| *BA14.30-P-1001-01A
|
6
| Puleggia
|
|
|
| Anello distanziatore puleggia
| Motore 120.980
| BT14.30-P-0001-01A
|
| Diametro puleggia pompa pneumatica modificato
| Motore 119.97
| BT14.30-P-0004-01A
|
Numero
| Denominazione
| Motore
119
| Motore
120
|
|
|
|
|
|
|
|
|
|
|
|
|
BA14.30-P-1001-01A
| Dado puleggia su pompa pneumatica
| Nm
| 35
| 35
|
