Smontaggio, montaggio pompa aria

Tipo ar · tema 14.30 · versione 0102 · 2009-11-20

Valido per: MOTORE 111.951 nel TIPO 203.035 /235 /735

Collocazione

Gruppo funzionale 1 Motore › 14 Collettore di scarico, freno motore, impianto di depurazione gas di scarico › 14.30 Iniezione aria — Serie 203 (modelli 035, 235, 735)

EinPAS 15 Motore › 15.40 Impianto di scarico/post-trattamento dei gas di scarico › 15.40.36 Pompa pneumatica — Serie 203 (modelli 035, 235, 735)

Valido anche per motori/cambi: 111 951

AR14.30-P-7251PR

Smontaggio, montaggio pompa aria

6.11.09

MOTORE 111.951 nel TIPO 203.035 /235 /735

Smontaggio, montaggio pompa aria

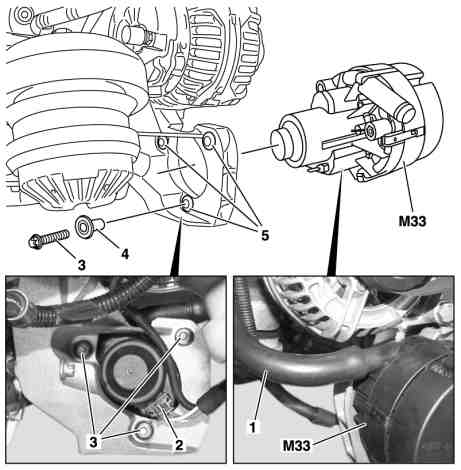

P14.30-2019-12

1 Manicotto

2 Connettore a spina

3 Viti

4 Bussole di guida

5 Gommino tampone

M33 Pompa aria

Smontaggio, montaggio

1

Smontare la scatola del filtro dell'aria

AR09.10-P-1150PR

2

Smontare il rivestimento inferiore del vano motore

AR61.20-P-1105P

3

Staccare il manicotto (1) su pompa aria (M33)

4

Separare il connettore a spina (2) della pompa aria (M33)

5

Svitare le viti (3)

Montaggio: Assicurarsi che le boccole di guida (4) siano correttamente montate.

*BA14.30-P-1004-01A

6

Smontare la pompa aria (M33)

Montaggio: Controllare se il gommino ammortizzante (5) è danneggiato ed eventualmente sostituirlo.

7

Montaggio in successione inversa

Pompa aria

Numero

Denominazione

Motore 111.951/
955

BA14.30-P-1004-01A

Vite pompa aria su supporto

Nm

8
