Smontaggio, montaggio pompa aria

Tipo ar · tema 14.30 · versione 0103 · 2010-03-18

Valido per: MOTORE 119.97/ 98

Collocazione

Gruppo funzionale 1 Motore › 14 Collettore di scarico, freno motore, impianto di depurazione gas di scarico › 14.30 Iniezione aria

EinPAS 15 Motore › 15.40 Impianto di scarico/post-trattamento dei gas di scarico › 15.40.36 Pompa pneumatica

Valido anche per motori/cambi: 119 97*, 119 98*

AR14.30-P-7251EA

Smontaggio, montaggio pompa aria

16.3.10

MOTORE 119.97/ 98

Smontaggio, montaggio pompa aria

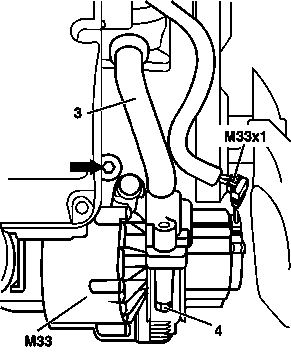

P14.30-0238-02

3 Tubo flessibile sagomato

4 Vite supporto pompa pneumatica

M33 Pompa dell'aria elettrica

M33x1 Connettore a spina pompa aria elettrica

Freccia Vite controsupporto

Pos. fig., ecc.

Avvertenze di lavoro

Convogliatore aria del ventilatore

Sgancio

Svitare dal basso il cuscinetto del motore anteriore destro, sollevare il motore

Vedi istruzioni di riparazione per motore 119.960/970/971/972/974/975 Parte meccanica II n di lavoro 22-2110

3

Tubo flessibile sagomato

Estrarre

4

Vite supporto pompa pneumatica

*BA14.30-P-1002-01A

M33x1

Connettore a spina pompa aria elettrica

Freccia

Vite controsupporto

Pompa pneumatica

Numero

Denominazione

Motore
119

BA14.30-P-1001-01A

Dado puleggia su pompa pneumatica

Nm

35

BA14.30-P-1002-01A

Viti supporto pompa pneumatica

Nm

25
