Smontaggio, montaggio della pompa aria

Tipo ar · tema 14.30 · versione 0105 · 1998-05-27

Valido per: MOTORE 104.941 /942 /943 /944 /991 /992 /994 MOTORE 111.92 /94 /96

Collocazione

Gruppo funzionale 1 Motore › 14 Collettore di scarico, freno motore, impianto di depurazione gas di scarico › 14.30 Iniezione aria

EinPAS 15 Motore › 15.40 Impianto di scarico/post-trattamento dei gas di scarico › 15.40.36 Pompa pneumatica

Valido anche per motori/cambi: 104 941, 104 942, 104 943, 104 944, 104 991, 104 992, 104 994, 111 92*, 111 94*, 111 96*

AR14.30-P-7251D

Smontaggio, montaggio della pompa aria

3.8.94

MOTORE 104.941 /942 /943 /944 /991 /992 /994

MOTORE 111.92 /94 /96

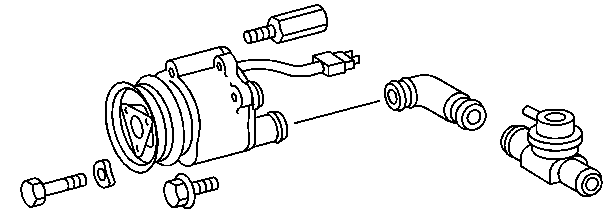

Smontaggio, montaggio della pompa aria

P14.30-0215-04

Tipi 124, 129, 140

Smontaggio, montaggio della pompa aria
Smontaggio, montaggio della pompa aria

P14.30-0218-01

P14.30-0217-01

Tipi 124, 129, 140

125 Pompa aria
125/1 Vite
125/2 Vite
125/3 Manicotto sagomato
Freccia Giunzione connettore a spina

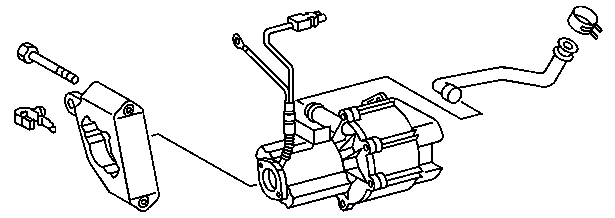

Smontaggio, montaggio della pompa aria

P14.30-0216-04

Tipi 202, 208

Smontaggio, montaggio della pompa aria
Smontaggio, montaggio della pompa aria

P14.30-0220-01

P14.30-0219-01

Tipi 202, 208, 210

105/1 Vite
125 Pompa aria
125/1 Vite
125/3 Manicotto sagomato
125/12 Vite
Freccia Giunzione connettore a spina

Smontaggio, montaggio della pompa aria

P14.30-0221-01

126 Valvola di esclusione aria

Smontaggio, montaggio

1.1

Smontare il filtro aria

Tipi 124, 129, 140

AR09.10-P-1050D

2.1

Smontare la cinghia trapezoidale a nervature

Tipi 124, 129, 140
Vedi Manuale riparazioni Motore Meccanica II
Op. N° 13-1200 Motore 104
Op. N° 13-1202 Motore 111

3.1

Smontare il rivestimento vano motore

Tipo 202, 208

AR61.20-P-1105A

Tipo 210

AR61.20-P-1105AB

4

Asportare la copertura corpo termostato liquido di raffreddamento.

5

Smontare la pompa aria (125)

a tale fine, staccare il collegamento a spina (freccia) ed il manicotto sagomato (125/3), togliere le viti (105/1, 125/1, 125/2, 125/12).

Montaggio: per il tipo 202, 208 controllare, ed eventualmente sostituire, i cuscinetti di gomma.

In sede di sostituzione della pompa aria nei veicoli con motore 104 fino al 08/94 e con motore 111 , sostituire anche la valvola di esclusione aria (126).

La pompa aria non si applica

BT14.30-P-9404-01D

6

Montare nell'ordine inverso.
