Smontaggio, montaggio pompa aria

Tipo ar · tema 14.30 · versione 0112 · 2009-02-04

Valido per: MOTORE 112.922 nel TIPO 220.063 /163 MOTORE 112.923 nel TIPO 129.059 MOTORE 112.943 nel TIPO 129.064 MOTORE 112.944 nel TIPO 220.065 /165 MOTORE 113.941 nel TIPO 220.070 /170 MOTORE 113.960 nel TIPO 215.375, 220.075 /175 /875 MOTORE 113.961 nel TIPO 129.068 MOTORE 113.963 nel TIPO 230.475 MOTORE 112.973 nel TIPO 230.467 MOTORE 112.972 nel TIPO 220.067 /167 MOTORE 112.975 nel TIPO 220.087 /187 MOTORE 113.948 nel TIPO 220.083 /183 MOTORE 113.966 nel TIPO 220.084 /184 MOTORE 113.986 nel TIPO 2

Collocazione

Gruppo funzionale 1 Motore › 14 Collettore di scarico, freno motore, impianto di depurazione gas di scarico › 14.30 Iniezione aria — Serie 129 (modelli 059, 064, 068) · Serie 215 (modelli 375) · Serie 220 (modelli 063, 065, 067, 070, 073, 075, 083, 084, 087, 163, 165, 167, 170, 173, 175, 183, 184, 187, 875) · Serie 230 (modelli 467, 475)

EinPAS 15 Motore › 15.40 Impianto di scarico/post-trattamento dei gas di scarico › 15.40.36 Pompa pneumatica — Serie 129 (modelli 059, 064, 068) · Serie 215 (modelli 375) · Serie 220 (modelli 063, 065, 067, 070, 073, 075, 083, 084, 087, 163, 165, 167, 170, 173, 175, 183, 184, 187, 875) · Serie 230 (modelli 467, 475)

Valido anche per motori/cambi: 112 922, 112 923, 112 943, 112 944, 112 972, 112 973, 112 975, 113 941, 113 948, 113 960, 113 961, 113 963, 113 966, 113 986

AR14.30-P-7251AA

Smontaggio, montaggio pompa aria

3.2.09

MOTORE 112.922 nel TIPO 220.063 /163

MOTORE 112.923 nel TIPO 129.059

MOTORE 112.943 nel TIPO 129.064

MOTORE 112.944 nel TIPO 220.065 /165

MOTORE 113.941 nel TIPO 220.070 /170

MOTORE 113.960 nel TIPO 215.375, 220.075 /175 /875

MOTORE 113.961 nel TIPO 129.068

MOTORE 113.963 nel TIPO 230.475

MOTORE 112.973 nel TIPO 230.467

MOTORE 112.972 nel TIPO 220.067 /167

MOTORE 112.975 nel TIPO 220.087 /187

MOTORE 113.948 nel TIPO 220.083 /183

MOTORE 113.966 nel TIPO 220.084 /184

MOTORE 113.986 nel TIPO 220.073 /173

Smontaggio, montaggio pompa aria

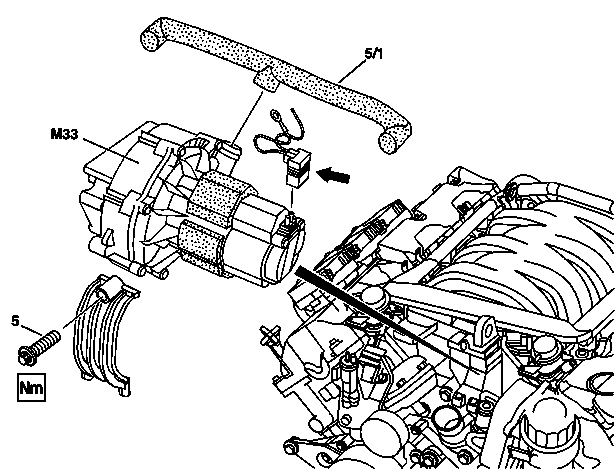

P14.30-0246-06

Illustrazione riferita al motore 112

5 Vite

5/1 Tubo flessibile aria

M33 Pompa dell'aria

Freccia Connettore a spina elettrico

Pos. fig., ecc.

Avvertenze di lavoro

Carenatura lato frontale motore

sganciare, rimuovere

Vite supporto pompa aria su scatola distribuzione

*BA14.30-P-1003-01A

5

Vite

Prestare attenzione al cavo di massa.

5/1

Tubo flessibile aria

Estrarre

M33

Pompa dell'aria

Staccare il connettore a spina elettrico (freccia)

Pompa aria

Numero

Denominazione

Motore
112
tranne
112.960/
961 AMG

Motore
113.940/941/
942/943/944/
945/946/948/
960/961/962/
963/964/965/
966/967/968/
969/971/980/
981/982/984/
986

BA14.30-P-1003-01A

Vite supporto pompa aria su scatola distribuzione

Nm

12

12
